تفاصيل المنتج
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: 10
رقم النموذج: |
LSQ-S1-SS |
مقاس: |
من 1/4 إلى 2 |
ضغوط العمل: |
من 2000 PSI إلى 5000 رطل / بوصة مربعة |
حجم الجسم: |
1/4 ، 3/8 ، 1/2 ، 3/4 ، 1 ، 1-1/4 ، 1-1/2 ، 2 |
الضغط المقدر: |
2000 ، 2000 ، 1500 ، 1500 ، 1000 ، 1000 ، 1000 ، 1000 psi |
التدفق المقدر: |
3 ، 6 ، 12 ، 28 ، 50 ، 88 ، 220 ، 240 GPM |
نطاق درجة الحرارة: |
-20 درجة مئوية إلى +180 درجة مئوية |
مادة الختم القياسية: |
Viton |
ISO: |
6.3 ، 10 ، 12.5 ، 20 ، 25 ، 31.5 ، 40 ، 50 |
نوع الموضوع: |
G1/4 NPT1/4 ، G3/8 NPT3/8 ، G1/2 NPT1/2 ، G3/4 NPT3/4 ، G1 NPT1 ، G1-1/4 NPT1-1/4 ، G1-1/2 NPT1-1/2 |
القدرة الإنتاجية: |
10000 مجموعة / شهر |
مادة: |
SS316 |
صمامات poppet: |
متاح |
آلية قفل الكرة: |
جدير بالثقة |
آلة دقيقة: |
نعم |
رقم النموذج: |
LSQ-S1-SS |
مقاس: |
من 1/4 إلى 2 |
ضغوط العمل: |
من 2000 PSI إلى 5000 رطل / بوصة مربعة |
حجم الجسم: |
1/4 ، 3/8 ، 1/2 ، 3/4 ، 1 ، 1-1/4 ، 1-1/2 ، 2 |
الضغط المقدر: |
2000 ، 2000 ، 1500 ، 1500 ، 1000 ، 1000 ، 1000 ، 1000 psi |
التدفق المقدر: |
3 ، 6 ، 12 ، 28 ، 50 ، 88 ، 220 ، 240 GPM |
نطاق درجة الحرارة: |
-20 درجة مئوية إلى +180 درجة مئوية |
مادة الختم القياسية: |
Viton |
ISO: |
6.3 ، 10 ، 12.5 ، 20 ، 25 ، 31.5 ، 40 ، 50 |
نوع الموضوع: |
G1/4 NPT1/4 ، G3/8 NPT3/8 ، G1/2 NPT1/2 ، G3/4 NPT3/4 ، G1 NPT1 ، G1-1/4 NPT1-1/4 ، G1-1/2 NPT1-1/2 |
القدرة الإنتاجية: |
10000 مجموعة / شهر |
مادة: |
SS316 |
صمامات poppet: |
متاح |
آلية قفل الكرة: |
جدير بالثقة |
آلة دقيقة: |
نعم |

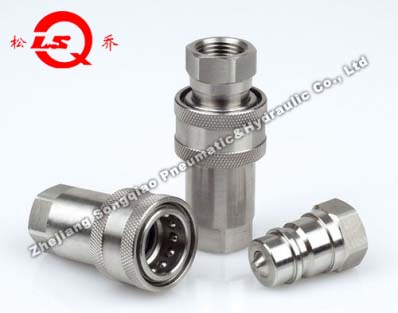

وصلة توصيل سريعة هيدروليكية من النوع المغلق LSQ-S1-SS (فولاذ)
توفر سلسلة LSQ-S1-SS تصميمًا مثبتًا للتطبيقات الهيدروليكية الصعبة بما في ذلك معدات البناء ومعدات الغابات والآلات الزراعية وأدوات الزيت ومعدات الزيت وآلات مصانع الصلب.
| حجم الجسم (بالبوصة) | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 |
|---|---|---|---|---|---|---|---|---|
| الضغط المقنن (PSI) | 2000 | 2000 | 1500 | 1500 | 1000 | 1000 | 1000 | 1000 |
| معدل التدفق (GPM) | 3 | 6 | 12 | 28 | 50 | 88 | 220 | 240 |
نطاق درجة الحرارة (أختام قياسية): -20 درجة مئوية إلى +180 درجة مئوية
مادة الختم القياسية:VITON
| ISO | رقم القطعة | LS | ¢D | HEX1 | أ | T |
|---|---|---|---|---|---|---|
| 6.3 | LSQ-S1-SS-02SF | 50 | 26 | 19 | 13 | G1/4 NPT1/4 |
| 10 | LSQ-S1-SS-03SF | 56 | 31.5 | 22 | 14 | G3/8 NPT3/8 |
| 12.5 | LSQ-S1-SS-04SF | 66 | 38.5 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-S1-SS-06SF | 80 | 48 | 34 | 18 | G3/4 NPT3/4 |
| 25 | LSQ-S1-SS-08SF | 94 | 56 | 41 | 21 | G1 NPT1 |
| 31.5 | LSQ-S1-SS-10SF | 117 | 69.5 | 50 | 25 | G1-1/4 NPT1-1/4 |
| 40 | LSQ-S1-SS-12SF | 133 | 84 | 60 | 27 | G1-1/2 NPT1-1/2 |
| 50 | LSQ-S1-SS-16SF | 165 | 99 | 75 | 26 | G2 NPT2 |
| ISO | رقم القطعة | LP | د | ج | HEX2 | أ | T |
|---|---|---|---|---|---|---|---|
| 6.3 | LSQ-S1-SS-02PF | 35.5 | 11.8 | 15 | 19 | 13 | G1/4 NPT1/4 |
| 10 | LSQ-S1-SS-03PF | 36.5 | 17.3 | 21.4 | 22 | 14 | G3/8 NPT3/8 |
| 12.5 | LSQ-S1-SS-04PF | 43.5 | 20.5 | 27 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-S1-SS-06PF | 57 | 29 | 28 | 35 | 18 | G3/4 NPT3/4 |
| 25 | LSQ-S1-SS-08PF | 59.5 | 34.3 | 36 | 41 | 21 | G1 NPT1 |
| 31.5 | LSQ-S1-SS-10PF | 75 | 45 | 46 | 50 | 25 | G1-1/4 NPT1-1/4 |
| 40 | LSQ-S1-SS-12PF | 83.5 | 55 | 52 | 60 | 27 | G1-1/2 NPT1-1/2 |
| 50 | LSQ-S1-SS-16PF | 105 | 65 | 64 | 75 | 26 | G2 NPT2 |
| ISO | رقم القطعة | L | ¢D | HEX1 | HEX2 | T |
|---|---|---|---|---|---|---|
| 6.3 | LSQ-S1-SS-02 | 71 | 26 | 19 | 19 | G1/4 NPT1/4 |
| 10 | LSQ-S1-SS-03 | 75 | 31.5 | 22 | 22 | G3/8 NPT3/8 |
| 12.5 | LSQ-S1-SS-04 | 88 | 38.5 | 27 | 27 | G1/2 NPT1/2 |
| 20 | LSQ-S1-SS-06 | 110 | 48 | 34 | 35 | G3/4 NPT3/4 |
| 25 | LSQ-S1-SS-08 | 119.5 | 56 | 41 | 41 | G1 NPT1 |
| 31.5 | LSQ-S1-SS-10 | 150 | 69.5 | 50 | 50 | G1-1/4 NPT1-1/4 |
| 40 | LSQ-S1-SS-12 | 167.5 | 84 | 60 | 60 | G1-1/2 NPT1-1/2 |
| 50 | LSQ-S1-SS-16 | 210.5 | 99 | 75 | 75 | G2 NPT2 |
