تفاصيل المنتج
مكان المنشأ: نينغبو ، الصين (البر الرئيسي)
اسم العلامة التجارية: SONGQIAO
رقم الموديل: LSQ-S2
شروط الدفع والشحن
الحد الأدنى لكمية: قابل للتفاوض
الأسعار: قابل للتفاوض
تفاصيل التغليف: حزمة التصدير القياسية أو حسب طلبات العملاء.
وقت التسليم: في غضون 30 يومًا أو حسب متطلبات العملاء.
القدرة على العرض: 50000 قطعة / يوم ، وفقًا لقدرة ورشة التجميع
معيار: |
سلسلة ISO 7241-1 "B" ، صمام قفاز |
الفسفور الابيض: |
ضغوط العمل حتى 5000 رطل / بوصة مربعة (345 بار) |
Material: |
Carbon Steel |
مقاس: |
1/8 '- 1' |
خيط: |
BSPP ، BSPT ، NPT ، NPTF ، SAE |
اتصال: |
قفل الكرات |
معيار: |
سلسلة ISO 7241-1 "B" ، صمام قفاز |
الفسفور الابيض: |
ضغوط العمل حتى 5000 رطل / بوصة مربعة (345 بار) |
Material: |
Carbon Steel |
مقاس: |
1/8 '- 1' |
خيط: |
BSPP ، BSPT ، NPT ، NPTF ، SAE |
اتصال: |
قفل الكرات |

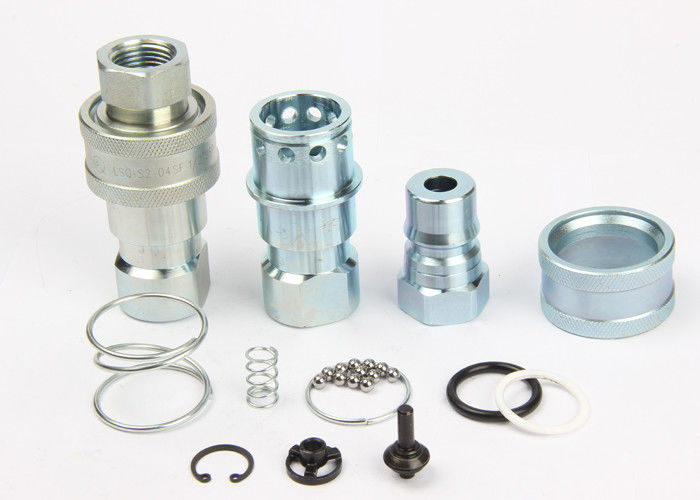

LSQ-S2 ، ISO7241-B وصلات هيدروليكية سريعة ، أغراض عامة ، Parker 60Series
ديسكريبتون:
LSQ-S2 اقتران سريع هيدروليكي من النوع القريب (فولاذي)
التطبيقات:
• خطوط هيدروليكية صناعية
• تجهيز المواد الغذائية والكيميائية
• خطوط المياه والمبرد
• معدات الجوال
• يمكن استخدامه مع بعض الغازات
تحديد
| حجم الجسم (بوصة) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| الضغط المقدر (PSI) | 5000 | 5000 | 4000 | 4000 | 3000 | 3000 |
| التدفق المقدر (GPM) | 1 | 3 | 6 | 12 | 28 | 50 |
| نطاق درجة حرارة | -20 ℃ إلى + 120 | |||||
| مادة الختم | NBR | |||||
ميزة وصلات LSQ-S2:
1. تتوفر صمامات الدعامات لمنع التسرب غير المنفصل.
2. تفتح الصمامات الدوارة تلقائيًا عند اقترانها ، ضمن ضغط العمل المقدر ، للحفاظ على التدفق بسرعة.
3.تم تقوية الأجزاء الحرجة من أجل المتانة.
4.آلية قفل الكرة الموثوقة تحافظ على نصفي التزاوج معًا.
5. يتم تشكيل المقبس والقابس بدقة من مخزون القضبان الصلبة.
6. تتوافق سلسلة LSQ-S2 مع معيار ISO 7241-B.
7.متوافق مع سلسلة PARKER 60 وسلسلة FASTER HNV وسلسلة AEROQUIP FD45 وسلسلة HANSEN HK.
أداء: سائل الاختبار: Oil-200SUS.1GPM = 3.78L / Min ، 1PSID = 0.0069MPa
سلسلة LSQ-S2 (1/4 "، 3/8" ، 1/2 "، 3/4" ، 1 ")
قابس كهرباء
| ISO | PARTNO. | LS | ￠ د | HEX1 | أ | تي |
| 5 | LSQ-S2-01SF | 48 | 24 | 17 | 9.5 | G1 / 8 NPT1 / 8 |
| 6.3 | LSQ-S2-02SF | 58 | 28.5 | 19 | 13 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-S2-03SF | 65 | 35 | 24 | 13 | G3 / 8 NPT3 / 8 |
| 12.5 | LSQ-S2-04SF | 74 | 44.5 | 28.5 | 20.5 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-S2-06SF | 92 | 54 | 36 | 22 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-S2-08SF | 103 | 63.5 | 41 | 23 | G1 NPT1 |
سدادة
| ISO | PARTNO. | LP | د | ج | HEX2 | أ | تي |
| 5 | LSQ-S2-01PF | 29 | 10.8 | 19 | 14 | 9.5 | G1 / 8 NPT1 / 8 |
| 6.3 | LSQ-S2-02PF | 36 | 14.2 | 22.8 | 19 | 13 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-S2-03PF | 40 | 19 | 25 | 24 | 13 | G3 / 8 NPT3 / 8 |
| 12.5 | LSQ-S2-04PF | 46.5 | 23.5 | 28 | 28.5 | 20.5 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-S2-06PF | 56 | 31.5 | 36 | 36 | 22 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-S2-08PF | 63 | 37.8 | 45 | 41 | 23 | G1 "NPT1" |
يقترن
| ISO | PARTNO. | إل | ￠ د | HEX1 | HEX2 | تي |
| 5 | LSQ-S2-01 | 58.5 | 24 | 17 | 14 | G1 / 8 NPT1 / 8 |
| 6.3 | LSQ-S2-02 | 72 | 28.5 | 19 | 19 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-S2-03 | 80.5 | 35 | 24 | 24 | G3 / 8 NPT3 / 8 |
| 12.5 | LSQ-S2-04 | 93.5 | 44.5 | 28.5 | 28.5 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-S2-06 | 112.5 | 54 | 36 | 36 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-S2-08 | 126.5 | 63.5 | 41 | 41 | G1 NPT1 |
