تفاصيل المنتج
مكان المنشأ: نينغبو ، الصين (البر الرئيسي)
اسم العلامة التجارية: SONGQIAO
رقم الموديل: LSQ-ISOA
شروط الدفع والشحن
الحد الأدنى لكمية: قابل للتفاوض
الأسعار: قابل للتفاوض
تفاصيل التغليف: حزمة التصدير القياسية أو حسب طلبات العملاء.
وقت التسليم: في غضون 30 يومًا أو حسب متطلبات العملاء.
القدرة على العرض: 50000 قطعة / يوم ، وفقًا لقدرة ورشة التجميع
المعيار: |
سلسلة ISO 7241-1 "A" ، صمام قفاز |
الفسفور الابيض: |
ضغوط العمل حتى 5000 رطل / بوصة مربعة (345 بار) |
المواد: |
فولاذ الكربون |
الحجم: |
1/4 '- 1' |
خيط: |
BSPP ، BSPT ، NPT ، NPTF ، SAE |
الاتصال: |
قفل الكرات |
المعيار: |
سلسلة ISO 7241-1 "A" ، صمام قفاز |
الفسفور الابيض: |
ضغوط العمل حتى 5000 رطل / بوصة مربعة (345 بار) |
المواد: |
فولاذ الكربون |
الحجم: |
1/4 '- 1' |
خيط: |
BSPP ، BSPT ، NPT ، NPTF ، SAE |
الاتصال: |
قفل الكرات |

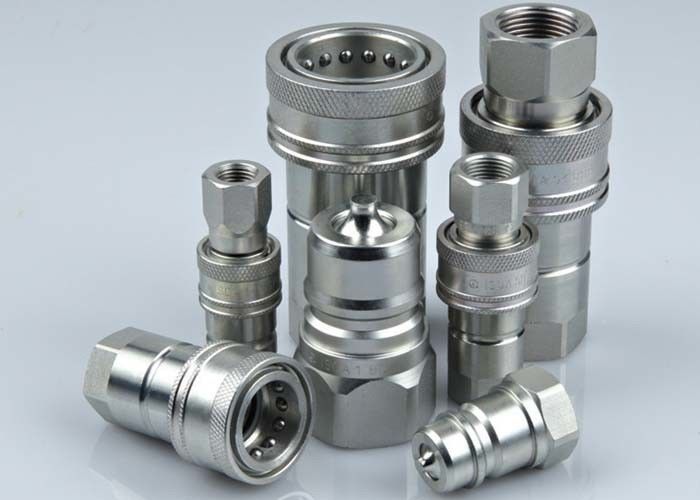

الوصلات الهيدروليكية LSQ-ISOA من الفولاذ الكربوني ISO A ، الكروم الثلاثة
ديسكريبتون:
LSQ-ISOA إغلاق نوع هيدروليكي سريع اقتران (صلب) (جديد)
التطبيقات: تجلب سلسلة LSQ-ISOA إلى الصناعة تصميمًا مثبتًا للاستخدام في معدات البناء ، ومعدات الغابات ، والآلات الزراعية ، وأدوات الزيت ، وآلات مطاحن الصلب لمعدات النفط ، وغيرها من التطبيقات الهيدروليكية الصعبة.
تحديد:
| حجم الجسم (بوصة) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| الضغط المقدر (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
| التدفق المقدر (GPM) | 3 | 6 | 12 | 28 | 50 |
| نطاق درجة الحرارة (أختام الأمراض المنقولة جنسيا) | -20 ℃ إلى + 120 | ||||
| مادة الختم القياسية | NBR |
ميزة وصلات سلسلة LSQ-ISOA:
· تصميم جديد للصمام ، يمكنه مقاومة التلف الناتج عن التدفق العالي وضغط النبضات التي توفر أداءً متقدمًا.
· تتوفر صمامات Poppet لمنع التسرب غير المنفصل.
· تفتح صمامات Poppet تلقائيًا عند اقترانها ، ضمن ضغط العمل المقدر ، للحفاظ على التدفق سريعًا.
· يتم تقوية الأجزاء الحرجة من أجل المتانة.
· آلية قفل كروي يمكن الاعتماد عليها تحافظ على نصفي التزاوج معًا.
· يتم تشكيل المقبس والقابس بدقة من مخزون القضبان الصلبة.
· يوفر العلاج الجديد بالكروم أداءً متقدمًا في مقاومة الصدأ
· تتوافق سلسلة LSQ-ISOA مع معيار ISO 7241-A
متوافق مع سلسلة باركر 6600 وسلسلة FASTER ANV وسلسلة AEROQUIP 5600 وسلسلة HANSEN HA 15000
| ISO | PARTNO. | LS | Φ د | HEX1 | أ | تي |
| 6.3 | LSQ-ISOA-02SF | 50 | Φ26 | 19 | 13 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-ISOA-03SF | 57.1 | Φ31.5 | 22 | 16 | G3 / 8 NPT3 / 8 |
| 12.5 | LSQ-ISOA-04SF | 66 | Φ38.5 | 27 | 18 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-ISOA-06SF | 82.5 | Φ48 | 34 | 20.5 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-ISOA-08SF | 100 | Φ58 | 41 | 20.5 | G1 NPT1 |
| ISO | PARTNO. | LP | د | ج | HEX2 | أ | تي |
| 6.3 | LSQ-ISOA-02PF | 38.5 | 11.8 | 15 | 19 | 13 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-ISOA-03PF | 39 | 17.3 | 19 | 22 | 16 | G3 / 8 NPT3 / 8 |
| 12.5 | LSQ-ISOA-04PF | 44 | 20.5 | 29 | 27 | 18 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-ISOA-06PF | 55 | 29 | 29 | 34 | 20.5 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-ISOA-08PF | 66 | 34.3 | 35 | 41 | 20.5 | G1 NPT1 |
| ISO | PARTNO. | إل | ￠ د | HEX1 | HEX2 | تي |
| 6.3 | LSQ-ISOA-02 | 74.2 | Φ26 | 19 | 19 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-ISOA-03 | 78.5 | Φ31.5 | 22 | 22 | G3 / 8 NPT3 / 8 |
| 12.5 | LSQ-ISOA-04 | 88.2 | Φ38.5 | 27 | 27 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-ISOA-06 | 110.4 | Φ48 | 34 | 34 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-ISOA-08 | 132.9 | Φ56 | 41 | 41 |
G1 NPT1 |
