LSQ-ISOA Close Type Hydraulic Quick Coupling with Ball Locking System and Chrome Plating ISO 7241-A Standard

تفاصيل المنتج

شروط الدفع والشحن

الحد الأدنى لكمية: 1

الأسعار: 2

احصل على أفضل سعر

تفاصيل المنتج

وصف المنتج

إبراز:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Ball Locking System Hydraulic Quick Coupling,ISO 7241-A Standard Hydraulic Quick Connect Coupling,Chrome Plating Quick Disconnect Hydraulic Coupler, ISO 7241-A Standard Hydraulic Quick Connect Coupling, Chrome Plating Quick Disconnect Hydraulic Coupler


رقم النموذج:	LSQ-ISOA	اتصال ميكانيكي:	نظام قفل الكرة
ضغوط العمل:	2000-5000 PSI	حجم الجسم:	1/4 ، 3/8 ، 1/2 ، 3/4 ، 1
الضغط المقدر:	5000 ، 4000 ، 4000 ، 3000 ، 3000 PSI	التدفق المقدر:	3 ، 6 ، 12 ، 28 ، 50 GPM
نطاق درجة الحرارة:	-20 درجة مئوية إلى +120 درجة مئوية	مواد ختم:	NBR
قطر المقبس:	φ26 ، φ31.5 ، φ38.5 ، φ48 ، φ56	حجم السداسي:	19 ، 22 ، 27 ، 34 ، 41
نوع الموضوع:	G1/4 NPT1/4 ، G3/8 NPT3/8 ، G1/2 NPT1/2 ، G3/4 NPT3/4 ، G1 NPT1	طول:	74.2 ، 78.5 ، 88.2 ، 110.4 ، 132.9
قطر التوصيل:	11.8 ، 17.3 ، 20.5 ، 29 ، 34.3	طول المكونات:	38.5 ، 39 ، 44 ، 55 ، 66
القدرة الإنتاجية:	10000 مجموعة / شهر

رقم النموذج:	LSQ-ISOA
اتصال ميكانيكي:	نظام قفل الكرة
ضغوط العمل:	2000-5000 PSI
حجم الجسم:	1/4 ، 3/8 ، 1/2 ، 3/4 ، 1
الضغط المقدر:	5000 ، 4000 ، 4000 ، 3000 ، 3000 PSI
التدفق المقدر:	3 ، 6 ، 12 ، 28 ، 50 GPM
نطاق درجة الحرارة:	-20 درجة مئوية إلى +120 درجة مئوية
مواد ختم:	NBR
قطر المقبس:	φ26 ، φ31.5 ، φ38.5 ، φ48 ، φ56
حجم السداسي:	19 ، 22 ، 27 ، 34 ، 41
نوع الموضوع:	G1/4 NPT1/4 ، G3/8 NPT3/8 ، G1/2 NPT1/2 ، G3/4 NPT3/4 ، G1 NPT1
طول:	74.2 ، 78.5 ، 88.2 ، 110.4 ، 132.9
قطر التوصيل:	11.8 ، 17.3 ، 20.5 ، 29 ، 34.3
طول المكونات:	38.5 ، 39 ، 44 ، 55 ، 66
القدرة الإنتاجية:	10000 مجموعة / شهر

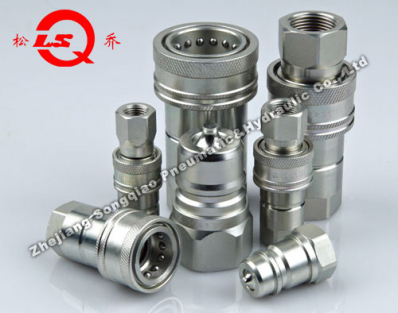

LSQ-ISOA Close Type Hydraulic Quick Coupling with Ball Locking System and Chrome Plating ISO 7241-A Standard

LSQ-ISOA Close Type Hydraulic Quick Coupling (STEEL) (NEW)

Applications

The LSQ-ISOA Series brings a proven design for demanding hydraulic applications including construction equipment, forestry equipment, agricultural machinery, oil tools, oil equipment, steel mill machinery, and more.

Specifications

Body Size (in)	1/4	3/8	1/2	3/4	1
Rated Pressure (PSI)	5000	4000	4000	3000	3000
Rated Flow (GPM)	3	6	12	28	50
Temperature Range (std seals)	-20ºC to +120ºC
Standard seal material	NBR

LSQ-ISOA Series Features

New valve design resistant to damage from high flow and pressure impulses
Poppet valves prevent uncoupled leakage
Poppet valves open automatically when coupled within rated working pressure
Critical parts are hardened for durability
Dependable ball-locking mechanism holds mating halves together
Socket and plug precision machined from solid bar stock
New chrome plating treatment provides advanced anti-rust performance
Conforms to ISO 7241-A standard

Compatible with PARKER 6600 Series, FASTER ANV Series, AEROQUIP 5600 Series, and HANSEN HA 15000 Series

Technical Specifications

Socket Dimensions

ISO	PARTNO.	LS	Φ D	HEX1	A	T
6.3	LSQ-ISOA-02SF	50	Φ 26	19	13	G1/4 NPT1/4
10	LSQ-ISOA-03SF	57.1	Φ 31.5	22	16	G3/8 NPT3/8
12.5	LSQ-ISOA-04SF	66	Φ 38.5	27	18	G1/2 NPT1/2
20	LSQ-ISOA-06SF	82.5	Φ 48	34	20.5	G3/4 NPT3/4
25	LSQ-ISOA-08SF	100	Φ 58	41	20.5	G1 NPT1

Plug Dimensions

ISO	PARTNO.	LP	d	C	HEX2	A	T
6.3	LSQ-ISOA-02PF	38.5	11.8	15	19	13	G1/4 NPT1/4
10	LSQ-ISOA-03PF	39	17.3	19	22	16	G3/8 NPT3/8
12.5	LSQ-ISOA-04PF	44	20.5	29	27	18	G1/2 NPT1/2
20	LSQ-ISOA-06PF	55	29	29	34	20.5	G3/4 NPT3/4
25	LSQ-ISOA-08PF	66	34.3	35	41	20.5	G1 NPT1

Assembly Dimensions

ISO	PARTNO.	L	¢D	HEX1	HEX2	T
6.3	LSQ-ISOA-02	74.2	Φ26	19	19	G1/4 NPT1/4
10	LSQ-ISOA-03	78.5	Φ31.5	22	22	G3/8 NPT3/8
12.5	LSQ-ISOA-04	88.2	Φ38.5	27	27	G1/2 NPT1/2
20	LSQ-ISOA-06	110.4	Φ48	34	34	G3/4 NPT3/4
25	LSQ-ISOA-08	132.9	Φ56	41	41	G1 NPT1
