Double Shut-Off Hydraulic Quick Coupling with Temperature Range -20 to +180 for Construction Equipment

تفاصيل المنتج

شروط الدفع والشحن

الحد الأدنى لكمية: 1

الأسعار: 3.5

احصل على أفضل سعر

تفاصيل المنتج

وصف المنتج

إبراز:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Double Shut-Off Hydraulic Quick Coupling,Temperature Range -20 to +180 Quick Release Coupling,Construction Equipment Hydraulic Quick Connect Coupling, Temperature Range -20 to +180 Quick Release Coupling, Construction Equipment Hydraulic Quick Connect Coupling


رقم الموديل:	LSQ-S8 (ISO B Brass)	ضغط العمل:	1000 رطل
نطاق درجة الحرارة:	-20 درجة مئوية إلى +120 درجة مئوية	مواد ختم:	NBR
أحجام الجسم:	1/4 ، 3/8 ، 1/2 ، 3/4 ، 1 بوصة	التدفق المقدر:	3 ، 6 ، 12 ، 28 ، 50 GPM
صمام poppet:	نعم	آلية قفل الكرة:	نعم
مادة:	النحاس	قابلية التبادل:	ISO 7241 السلسلة ب
مادة المقبس:	مخزون شريط صلب	سلسلة متوافقة:	Parker 60 ، أسرع HNV ، Aeroquip FD45 ، Hansen HK
أنواع الخيوط:	ZG1/4 ، NPT1/4 ، ZG3/8 ، NPT3/8 ، ZG1/2 ، NPT1/2 ، ZG3/4 ، NPT3/4 ، ZG1 ، NPT1	أحجام سداسية عشرية:	22 ، 27 ، 30 ، 36 ، 41 مم
القدرة الإنتاجية:	100000 مجموعة/شهر

رقم الموديل:	LSQ-S8 (ISO B Brass)
ضغط العمل:	1000 رطل
نطاق درجة الحرارة:	-20 درجة مئوية إلى +120 درجة مئوية
مواد ختم:	NBR
أحجام الجسم:	1/4 ، 3/8 ، 1/2 ، 3/4 ، 1 بوصة
التدفق المقدر:	3 ، 6 ، 12 ، 28 ، 50 GPM
صمام poppet:	نعم
آلية قفل الكرة:	نعم
مادة:	النحاس
قابلية التبادل:	ISO 7241 السلسلة ب
مادة المقبس:	مخزون شريط صلب
سلسلة متوافقة:	Parker 60 ، أسرع HNV ، Aeroquip FD45 ، Hansen HK
أنواع الخيوط:	ZG1/4 ، NPT1/4 ، ZG3/8 ، NPT3/8 ، ZG1/2 ، NPT1/2 ، ZG3/4 ، NPT3/4 ، ZG1 ، NPT1
أحجام سداسية عشرية:	22 ، 27 ، 30 ، 36 ، 41 مم
القدرة الإنتاجية:	100000 مجموعة/شهر

Double Shut-Off Hydraulic Quick Coupling with Temperature Range -20 to +180 for Construction Equipment

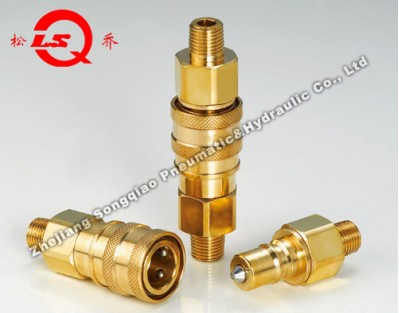

LSQ-S8 Medium-Pressure High Performance Pneumatic and Hydraulic Quick Coupling (BRASS)

LSQ-S8 medium-pressure high performance pneumatic and hydraulic quick coupling (BRASS) is designed for demanding hydraulic applications where reliable fluid transfer is essential.

Applications

LSQ-S8 couplings are used across various hydraulic applications where fluid transfer lines need frequent connection and disconnection without fluid loss. Common applications include:

Construction equipment
Forestry equipment
Agricultural machinery
Oil tools
Steel mill machinery
Other demanding hydraulic applications

Technical Specifications

Body Size (in)	1/4	3/8	1/2	3/4	1
Rated Pressure (PSI)	1000	1000	1000	1000	1000
Rated Flow (GPM)	3	6	12	28	50
Temperature Range	-20ºC to +120ºC
Standard Seal Material	NBR

Key Features

Poppet valves prevent uncoupled leakage
Automatic valve opening when coupled within rated working pressure
Dependable ball-locking mechanism for secure connection
Precision machined from solid bar stock
Conforms to ISO 7241-B standard
Compatible with PARKER 60 Series, FASTER HNV Series, AEROQUIP FD45 Series, and HANSEN HK Series

Technical Dimensions - Socket

ISO	PARTNO.	LS	¢D	HEX1	A	T
6.3	LSQ-S8-02SM	62.5	27	22	13	ZG1/4 NPT1/4
10	LSQ-S8-03SM	68.5	35	27	13	ZG3/8 NPT3/8
12.5	LSQ-S8-04SM	77.5	45	30	16	ZG1/2 NPT1/2
20	LSQ-S8-06SM	93.5	54	36	18	ZG3/4 NPT3/4
25	LSQ-S8-08SM	98	64.5	41	20	ZG1 NPT1

Technical Dimensions - Plug

ISO	PARTNO.	LP	d	C	HEX2	A	T
6.3	LSQ-S8-02PM	53	14.2	22.5	22	13	ZG1/4 NPT1/4
10	LSQ-S8-03PM	55.5	19	25	27	13	ZG3/8 NPT3/8
12.5	LSQ-S8-04PM	64.5	23.5	28	30	16	ZG1/2 NPT1/2
20	LSQ-S8-06PM	74.5	31.4	36	36	18	ZG3/4 NPT3/4
25	LSQ-S8-08SM	78	37.8	40	41	20	ZG1 NPT1

Technical Dimensions - Complete Assembly

ISO	PARTNO.	L	¢D	HEX1	HEX2	T
6.3	LSQ-S8-02	94	27	22	22	ZG1/4 NPT1/4
10	LSQ-S8-03	99	35	27	27	ZG3/8 NPT3/8
12.5	LSQ-S8-04	115.5	45	30	30	ZG1/2 NPT1/2
20	LSQ-S8-06	133	54	36	36	ZG3/4 NPT3/4
25	LSQ-S8-08	136.5	64.5	41	41	ZG1 NPT1
