LSQ-PK Close Type Hydraulic Quick Coupling with 3000-5000 Psi Pressure and Compatible with PARKER 4000 and FASTER NV/NS Series

تفاصيل المنتج

شروط الدفع والشحن

الحد الأدنى لكمية: 1

الأسعار: 1.6

احصل على أفضل سعر

تفاصيل المنتج

وصف المنتج

إبراز:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                3000-5000 Psi Hydraulic Quick Coupling,PARKER 4000 Compatible Hydraulic Quick Connect Coupling,FASTER NV/NS Series Compatible Quick Disconnect Hydraulic Coupler, PARKER 4000 Compatible Hydraulic Quick Connect Coupling, FASTER NV/NS Series Compatible Quick Disconnect Hydraulic Coupler


رقم النموذج:	LSQ-PK (ISO 5675 Steel)	ضغوط العمل:	3000 رطل إلى 5000 رطل / بوصة مربعة
نطاق درجة الحرارة:	-20 درجة مئوية إلى +120 درجة مئوية	مادة الختم القياسية:	NBR
حجم الجسم:	1/4 ، 3/8 ، 1/2 ، 3/4 ، 1	الضغط المقدر:	5000 ، 4000 ، 4000 ، 3000 ، 3000 PSI
التدفق المقدر:	3 ، 6 ، 12 ، 28 ، 50 GPM	صمامات poppet:	متاح
آلية قفل الكرة:	جدير بالثقة	مادة:	مخزون شريط صلب
معيار ISO:	ISO5675	التوافق:	سلسلة باركر 4000 ، سلسلة أسرع NV/NS
أجزاء صلبة:	الأجزاء الحرجة	الآلات الدقيقة:	المقبس والمكونات
القدرة الإنتاجية:	100000 مجموعة/شهر

رقم النموذج:	LSQ-PK (ISO 5675 Steel)
ضغوط العمل:	3000 رطل إلى 5000 رطل / بوصة مربعة
نطاق درجة الحرارة:	-20 درجة مئوية إلى +120 درجة مئوية
مادة الختم القياسية:	NBR
حجم الجسم:	1/4 ، 3/8 ، 1/2 ، 3/4 ، 1
الضغط المقدر:	5000 ، 4000 ، 4000 ، 3000 ، 3000 PSI
التدفق المقدر:	3 ، 6 ، 12 ، 28 ، 50 GPM
صمامات poppet:	متاح
آلية قفل الكرة:	جدير بالثقة
مادة:	مخزون شريط صلب
معيار ISO:	ISO5675
التوافق:	سلسلة باركر 4000 ، سلسلة أسرع NV/NS
أجزاء صلبة:	الأجزاء الحرجة
الآلات الدقيقة:	المقبس والمكونات
القدرة الإنتاجية:	100000 مجموعة/شهر

LSQ-PK Close Type Hydraulic Quick Coupling with 3000-5000 Psi Pressure and Compatible with PARKER 4000 and FASTER NV/NS Series

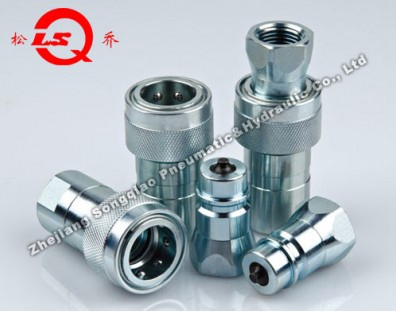

LSQ-PK Close Type Hydraulic Quick Coupling (Steel)

Applications

The LSQ-PK Series is designed for demanding hydraulic applications in construction equipment, forestry equipment, agricultural machinery, oil tools, steel mill machinery, and other industrial applications.

Technical Specifications

Temperature Range (standard seals): -20°C to +100°C

Standard seal material: Nitrile (NBR)

Body Size (in)	1/4	3/8	1/2	3/4	1
Rated Pressure (PSI)	5000	4000	4000	3000	3000
Rated Flow (GPM)	3	6	12	28	50

Key Features

Poppet valves prevent uncoupled leakage
Automatic valve opening when coupled within rated working pressure
Hardened critical parts for enhanced durability
Reliable ball-locking mechanism for secure connection
Precision machined socket and plug from solid bar stock
Conforms to ISO5675 standard
Compatible with PARKER 4000 Series and FASTER NV/NS Series

Socket Dimensions

ISO	PARTNO.	LS	¢D	HEX1	A	T
6.3	LSQ-PK-02SF	55.5	27.6	22.2	12.5	G1/4 NPT1/4
10	LSQ-PK-03SF	60.5	34	24	13	G3/8 NPT3/8
12.5	LSQ-PK-04SF	68	38	27	16	G1/2 NPT1/2
20	LSQ-PK-06SF	83	47.5	35	18	G3/4 NPT3/4
20	LSQ-PK-06SF(E)	82.5	48.2	34	19	G3/4 NPT3/4
25	LSQ-PK-08SF	97.5	56.2	41	21	G1 NPT1

Plug Dimensions

ISO	PARTNO.	LP	d	C	HEX2	A	T
6.3	LSQ-PK-02PF	36	14.2	18.5	19	12.5	G1/4 NPT1/4
10	LSQ-PK-03PF	40	19	22	24	13	G3/8 NPT3/8
12.5	LSQ-PK-04PF	46	20.5	29	27	18	G1/2 NPT1/2
20	LSQ-PK-06PF	51	26.9	28.5	33.3	18	G3/4 NPT3/4
20	LSQ-PK-06PF(E)	53.5	28	32	34	19	G3/4 NPT3/4
25	LSQ-PK-08PF	64	31.3	34	41	21	G1" NPT1"

Complete Coupling Dimensions

ISO	PARTNO.	L	¢D	HEX1	HEX2	T
6.3	LSQ-PK-02	74.2	27.6	22.2	19	G1/4 NPT1/4
10	LSQ-PK-03	80.2	34	24	24	G3/8 NPT3/8
12.5	LSQ-PK-04	92.3	38.5	27	27	G1/2 NPT1/2
20	LSQ-PK-06	102.2	47.5	35	33.3	G3/4 NPT3/4
20	LSQ-PK-06(E)	107.8	48.2	34	34	G3/4 NPT3/4
25	LSQ-PK-08	128.8	56.2	41	41	G1 NPT1
