Japanese Type Hydraulic Quick Coupling with 1000 to 2000 Psi Pressure Range and 1/8 to 1/2 Inch Sizes

تفاصيل المنتج

شروط الدفع والشحن

الحد الأدنى لكمية: 1

الأسعار: 1

احصل على أفضل سعر

تفاصيل المنتج

وصف المنتج

إبراز:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Japanese Type Hydraulic Quick Coupling,1000 to 2000 Psi Hydraulic Quick Connect Coupling,1/8 to 1/2 Inch Quick Release Coupling, 1000 to 2000 Psi Hydraulic Quick Connect Coupling, 1/8 to 1/2 Inch Quick Release Coupling


رقم النموذج:	LSQ-RD (النحاس غير الصمام)	ضغوط العمل:	1000 إلى 2000 رطل لكل بوصة مربعة
اتصال ميكانيكي:	قفل الكرات	حجم الجسم:	1/8 ، 1/4 ، 3/8 ، 1/2
معدل الضغط:	1000-2000 PSI	التدفق المقدر:	3 ، 6 ، 12 ، 12 GPM
نطاق درجة الحرارة:	-20 درجة مئوية إلى +120 درجة مئوية	سائل الاختبار:	زيت 200sus
تحويل التدفق:	1GPM = 3.78L/MIN	تحويل الضغط:	1psid = 0.0069mpa
خيارات المواد:	النحاس ، 304 الفولاذ المقاوم للصدأ	التوافق:	سلسلة نيتو TSP
أبعاد الجزء:	أحجام متعددة (انظر الجداول)	أحجام الموضوع:	ZG1/8 ، ZG1/4 ، ZG3/8 ، ZG1/2 ، ZG3/4 ، ZG1
القدرة الإنتاجية:	100000 مجموعة/شهر

رقم النموذج:	LSQ-RD (النحاس غير الصمام)
ضغوط العمل:	1000 إلى 2000 رطل لكل بوصة مربعة
اتصال ميكانيكي:	قفل الكرات
حجم الجسم:	1/8 ، 1/4 ، 3/8 ، 1/2
معدل الضغط:	1000-2000 PSI
التدفق المقدر:	3 ، 6 ، 12 ، 12 GPM
نطاق درجة الحرارة:	-20 درجة مئوية إلى +120 درجة مئوية
سائل الاختبار:	زيت 200sus
تحويل التدفق:	1GPM = 3.78L/MIN
تحويل الضغط:	1psid = 0.0069mpa
خيارات المواد:	النحاس ، 304 الفولاذ المقاوم للصدأ
التوافق:	سلسلة نيتو TSP
أبعاد الجزء:	أحجام متعددة (انظر الجداول)
أحجام الموضوع:	ZG1/8 ، ZG1/4 ، ZG3/8 ، ZG1/2 ، ZG3/4 ، ZG1
القدرة الإنتاجية:	100000 مجموعة/شهر

Japanese Type Hydraulic Quick Coupling with 1000 to 2000 Psi Pressure Range and 1/8 to 1/2 Inch Sizes

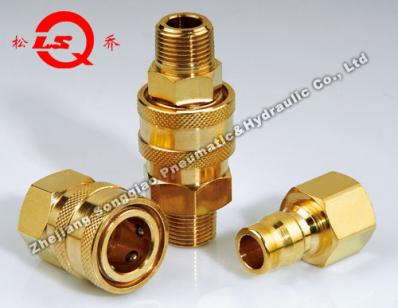

LSQ-RD Japanese Type Hydraulic Quick Coupling

Product Description

The LSQ-RD Series are non-valved couplings designed for applications requiring maximum flow. Their smooth, open bore offers the lowest pressure drop of any quick coupling design, making them ideal for high-pressure water and steam washers, carpet cleaners, mold coolant lines, and other non-valved applications.

Key Features

Smooth, open bore design with no valving minimizes pressure drop and allows easy cleaning in multi-media applications
Machined from solid bar stock for durability and quality
Available in brass and 304 stainless steel materials
Interchangeable with similar couplings from other manufacturers
Compatible with NITTO TSP Series

Specifications

Body Size (in)	1/8	1/4	3/8	1/2
Rated Pressure (PSI) Brass Cplr/Npl	1000	1000	1000	1000
Rated Pressure (PSI) SS Cplr/Npl	2000	2000	1500	1500
Rated Flow (GPM)	3	6	12	12
Temperature Range (std seals)	-20ºC to +120ºC

Performance Data

Test Fluid: Oil-200SUS
1GPM = 3.78L/Min
1PSID = 0.0069MPa

Part Number Specifications

LSQ-RD Series - SF Type

PART NO.	LS	¢D	HEX1	A	T
LSQ-RD-01SF	27	17.5	14	9	ZG1/8
LSQ-RD-02SF	32	24	19	13	ZG1/4
LSQ-RD-03SF	35.8	28.3	23	13	ZG3/8
LSQ-RD-04SF	42.6	35	29	17	ZG1/2
LSQ-RD-06SF	49.5	41	36	18	ZG3/4
LSQ-RD-08SF	59.3	57.8	50	22	ZG1

LSQ-RD Series - SM Type

PART NO.	LS	¢D	HEX1	A	T
LSQ-RD-01SM	30	17.5	14	9	ZG1/8
LSQ-RD-02SM	42	24	19	13	ZG1/4
LSQ-RD-03SM	46.3	28.3	23	13	ZG3/8
LSQ-RD-04SM	56.1	35	29	17	ZG1/2
LSQ-RD-06SM	61	41	36	18	ZG3/4
LSQ-RD-08SM	67.3	57.8	50	22	ZG1
