تفاصيل المنتج
مكان المنشأ: نينغبو ، الصين (البر الرئيسي)
اسم العلامة التجارية: SONGQIAO
رقم الموديل: LSQ-TM
شروط الدفع والشحن
الحد الأدنى لكمية: قابل للتفاوض
الأسعار: قابل للتفاوض
تفاصيل التغليف: حزمة التصدير القياسية أو حسب طلبات العملاء
وقت التسليم: في غضون 30 يومًا أو حسب متطلبات العملاء
القدرة على العرض: 50000 قطعة / يوم ، حسب قدرة ورشة التجميع
معيار: |
متوافق مع سلسلة TEMA TH |
الفسفور الابيض: |
ضغط العمل حتى 3000psi (207 بار) |
مادة: |
الكربون الصلب |
مقاس: |
1/2 "-1" |
خيط: |
BSPP ، BSPT ، NPT ، NPTF ، SAE |
اتصال: |
قفل الكرات |
معيار: |
متوافق مع سلسلة TEMA TH |
الفسفور الابيض: |
ضغط العمل حتى 3000psi (207 بار) |
مادة: |
الكربون الصلب |
مقاس: |
1/2 "-1" |
خيط: |
BSPP ، BSPT ، NPT ، NPTF ، SAE |
اتصال: |
قفل الكرات |

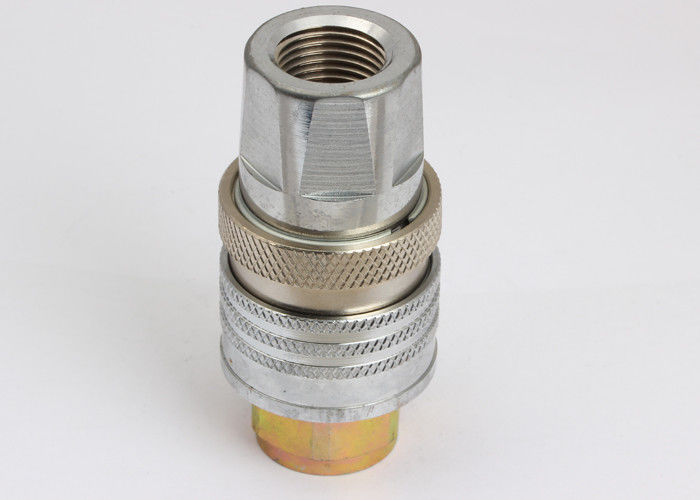

LSQ-TM ، نوع TEMA TH ، وصلات هيدروليكية سريعة من الفولاذ الكربوني ، كروم ثلاثة
ديسكريبتون:
LSQ-TM اقتران هيدروليكي سريع من النوع القريب (فولاذي)
التطبيقات: تقدم سلسلة LSQ-TM إلى الصناعة تصميمًا مجربًا للاستخدام في معدات البناء ، ومعدات الغابات ، والآلات الزراعية ، وأدوات الزيت ، وآلات مطاحن الصلب ، وغيرها من التطبيقات الهيدروليكية الصعبة.
تحديد:
| حجم الجسم (بوصة) | 1/2 | 3/4 | 1 |
| الضغط المقدر (PSI) | 3000 | 3000 | 3000 |
| التدفق المقدر (GPM) | 12 | 28 | 50 |
| نطاق درجة الحرارة (أختام الأمراض المنقولة جنسيا) | -20 ℃ إلى + 120 | ||
| الختم القياسي | NBR | ||
ميزة وصلات سلسلة LSQ-TM:
1. تتوفر صمامات Poppet لمنع التسرب غير المنفصل.
2. تفتح صمامات Poppet تلقائيًا عند اقترانها ، ضمن ضغط العمل المقدر ، للحفاظ على التدفق سريعًا.
3. الأجزاء الحرجة تكون صلبة من أجل المتانة.
4. آلية قفل الكرة التي يمكن الاعتماد عليها تحمل نصفي التزاوج معًا.
5. المشابك والقابس مصنوعين بدقة من مخزون القضبان الصلبة.
6. متوافق مع سلسلة TEMA TH5000.
كيف تستعمل:
1. قبل التوصيل ، قم بتنظيف أجزاء التزاوج من أدوات التوصيل لتجنب التلوث في الدائرة.
2. لسحب كم الوصلة الأنثوية إلى الوراء ، قم بمحاذاة الأنثى مع أداة التوصيل الذكورية
وادفع أحدهما إلى الآخر حتى يتم توصيل كلا النصفين تمامًا ثم حرر الكم.
3. لفك ازدواج سحب غلاف الوصلة الأنثوية ، اسحب نصف التزاوج.
أداء: سائل الاختبار: Oil-200SUS ، 1GPM = 3.78L / Min ، 1PSID = 0.0069MPa
سلسلة TPL (1/2 بوصة)
| PARTNO. | تي | ￠ د | HEX1 | HEX2 | إل | LS | LP |
| LSQ-TM-04 | G1 / 2 | 40 | S30 | ق 27 | 83.4 | 66.7 | 41.5 |
| LSQ-TM-06 | G3 / 4 | 52 | S38.3 | ق 36 | 94.5 | 76.4 | 47 |
| LSQ-TM-08 | ش 1 | 62 | S45 | S45 | 113.8 | 92.4 |
56.5 |
