تفاصيل المنتج
مكان المنشأ: نينغبو ، الصين (البر الرئيسي)
اسم العلامة التجارية: SONGQIAO
رقم الموديل: LSQ-S9
شروط الدفع والشحن
الحد الأدنى لكمية: قابل للتفاوض
الأسعار: قابل للتفاوض
تفاصيل التغليف: حزمة التصدير القياسية أو حسب طلبات العملاء.
وقت التسليم: في غضون 30 يومًا أو حسب متطلبات العملاء.
القدرة على العرض: 50000 قطعة / يوم ، وفقًا لقدرة ورشة التجميع
المعيار: |
متوافق مع سلسلة FASTER TNV ، صمام poppet |
الفسفور الابيض: |
ضغوط العمل تصل إلى 4000 رطل / بوصة مربعة (275 بار) |
المواد: |
فولاذ الكربون |
الحجم: |
1/4 '- 1/2' |
خيط: |
BSPP ، BSPT ، NPT ، NPTF ، SAE |
الاتصال: |
قفل الكرات |
المعيار: |
متوافق مع سلسلة FASTER TNV ، صمام poppet |
الفسفور الابيض: |
ضغوط العمل تصل إلى 4000 رطل / بوصة مربعة (275 بار) |
المواد: |
فولاذ الكربون |
الحجم: |
1/4 '- 1/2' |
خيط: |
BSPP ، BSPT ، NPT ، NPTF ، SAE |
الاتصال: |
قفل الكرات |

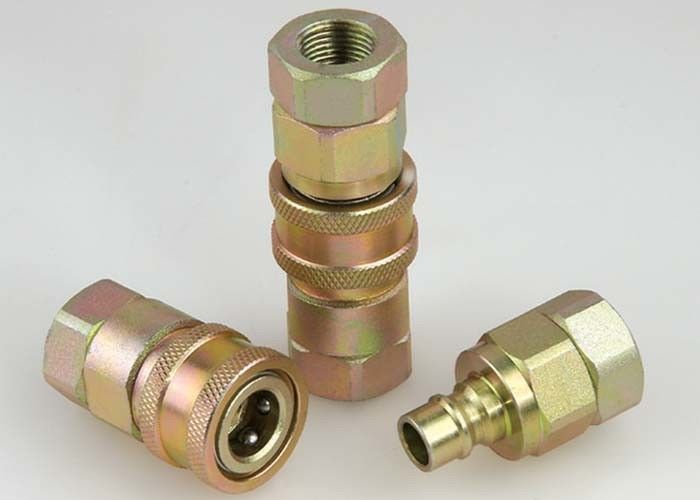

LSQ-S9 تبادل TNV أسرع ، وصلات هيدروليكية من الكربون الصلب ، كروم ثلاثة
ديسكريبتون:
LSQ-S9 اقتران سريع هيدروليكي من النوع القريب (فولاذي)
التطبيقات: توفر سلسلة LSQ-S9 للصناعة تصميمًا مثبتًا للاستخدام في معدات البناء ، ومعدات الغابات ، والآلات الزراعية ، وأدوات الزيت ، وآلات مطاحن الصلب ، وغيرها من التطبيقات الهيدروليكية الصعبة.
تحديد:
| حجم الجسم (بوصة) | 1/4 | 3/8 | 1/2 |
| الضغط المقدر (PSI) | 4000 | 4000 | 4000 |
| التدفق المقدر (GPM) | 3 | 6 | 12 |
| نطاق درجة الحرارة (أختام الأمراض المنقولة جنسيا) | -20 ℃ إلى + 120 | ||
| مادة الختم القياسية | NBR | ||
ميزة وصلات سلسلة LSQ-S9:
1. تتوفر صمامات Poppet لمنع التسرب غير المنفصل.
2. تفتح صمامات Poppet تلقائيًا عند اقترانها ، ضمن ضغط العمل المقدر ، للحفاظ على التدفق سريعًا.
3. الأجزاء الحرجة تكون صلبة من أجل المتانة.
4. آلية قفل الكرة التي يمكن الاعتماد عليها تحمل نصفي التزاوج معًا.
5. المشابك والقابس مصنوعين بدقة من مخزون القضبان الصلبة.
6. متوافق مع سلسلة أسرع TNV.
أداء: سائل الاختبار: Oil-200SUS ، 1GPM = 3.78L / Min ، 1PSID = 0.0069MPa.
سلسلة LSQ-S9 (3/8 "، 1/2")
| الجزء لا. | تي | HEX1 | HEX2 | ￠ د | إل | LS | LP |
| LSQ-S9-02 | NPT1 / 4 | 22 | 22 | 25.2 | 82.5 | 49.8 | 48 |
| LSQ-S9-03 | NPT3 / 8 | 25.4 | 25.4 | 30.5 | 81.7 | 50.6 | 48.8 |
| LSQ-S9-04 | NPT1 / 2 | 30.2 | 30.2 | 35 | 93.4 | 57.2 | 54.5 |
