| اساسي: | سلسلة ISO 5675 ، صمام كروي | الفسفور الابيض: | ضغوط العمل حتى 5000 رطل / بوصة مربعة (345 بار) |
|---|---|---|---|
| مواد: | الكربون الصلب | بحجم: | 1/4 '- 1' |
| مسلك: | BSPP ، BSPT ، NPT ، NPTF ، SAE | اتصال: | قفل الكرات |
| تسليط الضوء: | مقرنة هيدروليكية سريعة,توصيل سريع للخط الهيدروليكي |
||

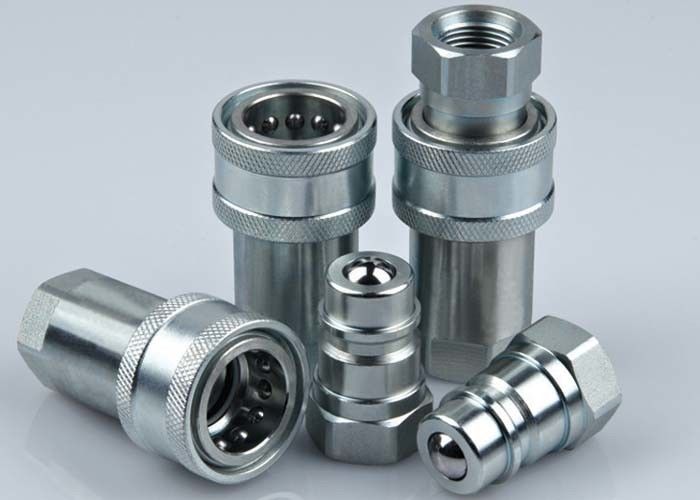

LSQ-S4 ، ISO5675 ، وصلات هيدروليكية من نوع الصمام الكروي من الفولاذ الكربوني ، الكروم الثلاثة
ديسكريبتون:
LSQ-S4 الكرة الصمامات نوع اقتران هيدروليكي سريع (الصلب)
التطبيقات: تقدم سلسلة LSQ-S4 إلى الصناعة تصميمًا مثبتًا للاستخدام في معدات البناء ، ومعدات الغابات ، والآلات الزراعية ، وأدوات الزيت ، وآلات مطاحن الصلب ، وغيرها من التطبيقات الهيدروليكية الصعبة.
تحديد:
| حجم الجسم (بوصة) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| الضغط المقدر (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
| التدفق المقدر (GPM) | 3 | 6 | 12 | 28 | 50 |
| نطاق درجة الحرارة (أختام الأمراض المنقولة جنسيا) | -20 ℃ إلى + 120 | ||||
| مادة الختم القياسية | NBR | ||||
ميزات LSQ-S4:
1. تتوفر صمامات Poppet لمنع التسرب غير المنفصل.
2. الصمامات الكروية متاحة للاعتمادية القوية في التطبيقات الهيدروليكية للخدمة الشاقة ضمن ضغط العمل المقدر.
3. تستخدم كرات صلبة من سبائك الكروم للصمامات ، ويتم تحميلها على مقعد الصمام بواسطة الينابيع.
4. يوفر الصمام سدادة من المعدن إلى المعدن بين الكرة والمقعد المصقول.
5. الأجزاء الحرجة تكون صلبة من أجل المتانة.
6. آلية قفل الكرة التي يمكن الاعتماد عليها تحمل نصفي التزاوج معًا.
7. يتم تشكيل المقبس والقابس بدقة من مخزون القضبان الصلبة.
8. تتوافق سلسلة LSQ-S4 مع معيار ISO5675.
9. متوافق مع سلسلة PARKER 4000 وسلسلة FASTER NV / NS.
الأداء: سائل الاختبار: Oil-200SUS ، 1GPM = 3.78L / Min ، 1PSID = 0.0069MPa.
سلسلة LSQ-S4 (1/4 "، 3/8" ، 1/2 "، 3/4" ، 1 ")
قابس كهرباء
| ISO | PARTNO. | LS | ￠ د | HEX1 | أ | تي |
| 6.3 | LSQ-S4-02SF | 53.5 | 27.6 | 19 | 12.5 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-S4-03SF | 63 | 34 | 24 | 13 | G3 / 8 NPT3 / 8 |
| 12.5 | LSQ-S4-04SF | 66.3 | 38.6 | 27 | 16 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-S4-06SF | 82.5 | 48.2 | 34 | 19 | G3 / 4 NPT3 / 4 |
| 20 | LSQ-S4-06SF (E) | 83.5 | 47.5 | 35 | 18 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-S4-08SF | 96.5 | 56 | 41 | 21 | G1 NPT1 |
| ملاحظة: LSQ-S4-06SF تبادل أسرع ، LSQ-S4-06SF (E) تبادل باركر | ||||||
سدادة
| ISO | PARTNO. | LP | د | ج | HEX2 | أ | تي |
| 6.3 | LSQ-S4-02PF | 36 | 14.2 | 18.5 | 19 | 12.5 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-S4-03PF | 40 | 19 | 22 | 24 | 13 | G3 / 8 NPT3 / 8 |
| 12.5 | LSQ-S4-04PF | 43.5 | 20.5 | 27 | 27 | 16 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-S4-06PF | 53.5 | 28 | 32 | 34 | 19 | G3 / 4 NPT3 / 4 |
| 20 | LSQ-S4-06PF (E) | 51 | 26.9 | 28.5 | 33.3 | 18 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-S4-08PF | 63 | 31.3 | 38 | 41 | 21 | G1 "NPT1" |
| ملاحظة: LSQ-S4-06SF تبادل أسرع ، LSQ-S4-06SF (E) تبادل باركر | |||||||
تركيب اقتران
| ISO | PARTNO. | إل | ￠ د | HEX1 | HEX2 | تي |
| 6.3 | LSQ-S4-02 | 72.2 | 27.6 | 19 | 19 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-S4-03 | 82.6 | 34 | 24 | 24 | G3 / 8 NPT3 / 8 |
| 12.5 | LSQ-S4-04 | 87.8 | 38.6 | 27 | 27 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-S4-06 | 107.8 | 48.2 | 34 | 34 | G3 / 4 NPT3 / 4 |
| 20 | LSQ-S4-06 (هـ) | 102 | 47.5 | 35 | 33.5 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-S4-08 | 126.8 | 56.2 | 41 | 41 | G1 NPT1 |
| ملاحظة: LSQ-S4-06SF تبادل أسرع ، LSQ-S4-06SF (E) تبادل باركر | ||||||
