تفاصيل المنتج
مكان المنشأ: نينغبو ، الصين (البر الرئيسي)
اسم العلامة التجارية: SONGQIAO
رقم الموديل: KZD
شروط الدفع والشحن
الحد الأدنى لكمية: قابل للتفاوض
الأسعار: قابل للتفاوض
تفاصيل التغليف: حزمة التصدير القياسية أو حسب طلبات العملاء.
وقت التسليم: في غضون 30 يومًا أو حسب متطلبات العملاء.
القدرة على العرض: 50000 قطعة / يوم ، وفقًا لقدرة ورشة التجميع
المعيار: |
سلسلة ISO 7241-1 "B" ، صمام قفاز |
الفسفور الابيض: |
ضغوط العمل حتى 1000 رطل / بوصة مربعة (69 بار) |
المواد: |
النحاس |
الحجم: |
1/8 '- 2' |
خيط: |
BSPP ، BSPT ، NPT ، NPTF ، SAE |
الاتصال: |
قفل الكرات |
المعيار: |
سلسلة ISO 7241-1 "B" ، صمام قفاز |
الفسفور الابيض: |
ضغوط العمل حتى 1000 رطل / بوصة مربعة (69 بار) |
المواد: |
النحاس |
الحجم: |
1/8 '- 2' |
خيط: |
BSPP ، BSPT ، NPT ، NPTF ، SAE |
الاتصال: |
قفل الكرات |
وصلات هيدروليكية KZD ، ISO7241-B في خيط نسائي ، نحاس
ديسكريبتون:

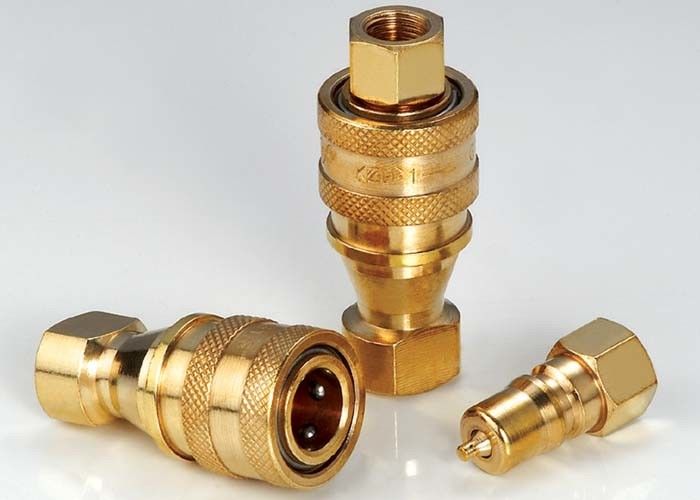

اقتران هوائي وهيدروليكي سريع الضغط عالي الأداء KZD (نحاس)
التطبيقات: وصلات KZD ، تستخدم عبر مجموعة من التطبيقات الهيدروليكية.يمكن العثور على وصلات الإغلاق المزدوج هذه في أي مكان تحتاج فيه خطوط نقل السوائل إلى التوصيل والفصل لتشغيل المعدات أو صيانتها ، ويكون فقدان السوائل أمرًا غير مرغوب فيه.تستخدم بشكل أساسي مع السائل الهيدروليكي.تستخدم أدوات التوصيل KZD أيضًا مع المواد الكيميائية والماء والبخار وبعض الغازات.
تحديد
| حجم الجسم (بوصة) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 (1/4) | 1 (1/2) | 2 |
| الضغط المقدر (PSI) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 800 | 800 | 800 |
| التدفق المقدر (GPM) | 1 | 3 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
| نطاق درجة الحرارة (أختام الأمراض المنقولة جنسيا) | -20 ℃ إلى + 120 | ||||||||
| مادة الختم القياسية | NBR | ||||||||
ميزة وصلات سلسلة KZD:
1. تتوفر صمامات Poppet لمنع التسرب غير المنفصل.
2. تفتح صمامات Poppet آليًا عند اقترانها بضغط العمل المقدر ، للحفاظ على التدفق سريعًا.
3. آلية قفل الكرة التي يمكن الاعتماد عليها تحمل نصفي التزاوج معًا.
4. يتم تشكيل المقبس والقابس بدقة من مخزون القضبان الصلبة.
5. تتوافق سلسلة KZD مع المعيار ISO7241-B.
6. متوافق مع سلسلة PARKER 60 وسلسلة FASTER HNV وسلسلة AEROQUIP FD45 وسلسلة HANSEN HK.
الأداء: سائل الاختبار: Oil-150SUS.
KZD (1/8 "، 1/4" ، 3/8 "، 1/2") KZD (3/4 بوصة ، 1 "، 11/4" ، 11/2 "، 2")
قابس كهرباء
| ISO | PARTNO. | LS | ￠ د | HEX1 | أ | تي |
| 5 | KZD-01SF | 48 | 24 | 14 | 8 | G1 / 8 |
| 6.3 | KZD-02SF | 58 | 27 | 19 | 12.5 | ZG1 / 4 |
| 10 | KZD-03SF | 65 | 35 | 22 | 13 | ZG3 / 8 |
| 12.5 | KZD-04SF | 72.5 | 45 | 29 | 14 | ZG1 / 2 |
| 20 | KZD-06SF | 88 | 54 | 36 | 17 | ZG3 / 4 |
| 25 | KZD-08SF | 102 | 64.5 | 41 | 23 | ZG1 |
| 31.5 | KZD-10SF | 115 | 69 | 54 | 27 | ZG1-1 / 4 |
| 40 | KZD-12SF | 124 | 79 | 60 | 27 | ZG1-1 / 2 |
| 50 | KZD-16SF | 132 | 102 | 77 | 30 | ZG2 |
| ملاحظة: يتوافق الحجم من 01 إلى 08 فقط مع معيار ISO 7241-B | ||||||
سدادة
| ISO | PARTNO. | LP | د | ج | HEX2 | أ | تي |
| 5 | KZD-01PF | 29 | 10.8 | 19 | 14 | 8 | G1 / 8 |
| 6.3 | KZD-02PF | 36 | 14.2 | 22.5 | 17 | 12.5 | ZG1 / 4 |
| 10 | KZD-03PF | 40 | 19 | 25 | 22 | 13 | ZG3 / 8 |
| 12.5 | KZD-04PF | 44 | 23.5 | 28 | 27 | 14 | ZG1 / 2 |
| 20 | KZD-06PF | 52 | 31.4 | 36 | 36 | 17 | ZG3 / 4 |
| 25 | KZD-08PF | 62 | 37.8 | 40 | 41 | 23 | ZG1 |
| 31.5 | KZD-10PF | 70 | 45 | 45 | 52 | 27 | ZG1-1 / 4 |
| 40 | KZD-12PF | 75 | 50 | 49 | 60 | 27 | ZG1-1 / 2 |
| 50 | KZD-16PF | 80 | 70 | 52 | 77 | 30 | ZG2 |
| ملاحظة: يتوافق الحجم من 01 إلى 08 فقط مع معيار ISO 7241-B | |||||||
يقترن
| ISO | PARTNO. | إل | ￠ د | HEX1 | HEX2 | تي |
| 5 | KZD-01 | 58.5 | 24 | 14 | 14 | G1 / 8 |
| 6.3 | KZD-02 | 72.5 | 28 | 19 | 17 | ZG1 / 4 |
| 10 | KZD-03 | 80.5 | 35 | 22 | 22 | ZG3 / 8 |
| 12.5 | KZD-04 | 89 | 45 | 29 | 27 | ZG1 / 2 |
| 20 | KZD-06 | 105 | 54 | 36 | 36 | ZG3 / 4 |
| 25 | KZD-08 | 124.5 | 64.5 | 41 | 41 | ZG1 |
| 31.5 | KZD-10 | 140.5 | 69 | 54 | 52 | ZG1-1 / 4 |
| 40 | KZD-12 | 150.5 | 79 | 60 | 60 | ZG1-1 / 2 |
| 50 | KZD-16 | 160.5 | 102 | 77 | 77 | ZG2 |
| ملاحظة: يتوافق الحجم من 01 إلى 08 فقط مع معيار ISO 7241-B | ||||||
