تفاصيل المنتج
مكان المنشأ: نينغبو ، الصين (البر الرئيسي)
اسم العلامة التجارية: SONGQIAO
رقم الموديل: LSQ-S8
شروط الدفع والشحن
الحد الأدنى لكمية: قابل للتفاوض
الأسعار: قابل للتفاوض
تفاصيل التغليف: حزمة التصدير القياسية أو حسب طلبات العملاء.
وقت التسليم: في غضون 30 يومًا أو حسب متطلبات العملاء.
القدرة على العرض: 50000 قطعة / يوم ، وفقًا لقدرة ورشة التجميع
المعيار: |
سلسلة ISO 7241-1 "B" ، صمام قفاز |
الفسفور الابيض: |
ضغوط العمل حتى 1000 رطل / بوصة مربعة (69 بار) |
المواد: |
النحاس |
الحجم: |
1/4 '- 1' |
خيط: |
BSPP ، BSPT ، NPT ، NPTF ، SAE |
الاتصال: |
قفل الكرات |
المعيار: |
سلسلة ISO 7241-1 "B" ، صمام قفاز |
الفسفور الابيض: |
ضغوط العمل حتى 1000 رطل / بوصة مربعة (69 بار) |
المواد: |
النحاس |
الحجم: |
1/4 '- 1' |
خيط: |
BSPP ، BSPT ، NPT ، NPTF ، SAE |
الاتصال: |
قفل الكرات |

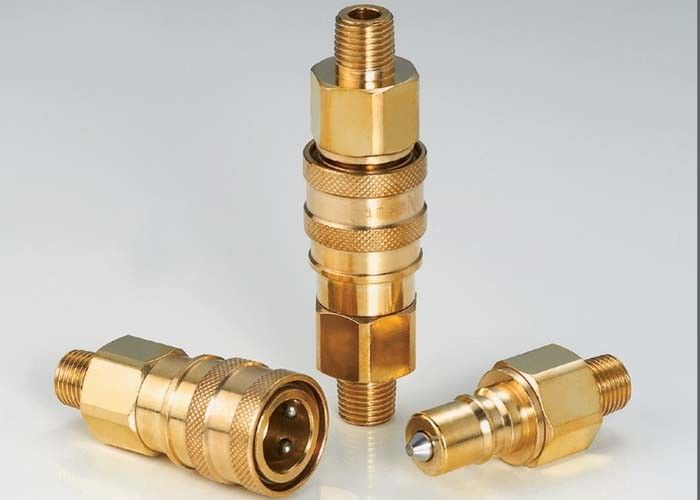

LSQ-S8 ، ISO7241-B وصلات هيدروليكية في خيط ذكر ، نحاس
ديسكريبتون:
LSQ-S8 اقتران هوائي وهيدروليكي سريع الأداء عالي الضغط متوسط الضغط (BRASS)
التطبيقات: أدوات التوصيل LSQ-S8 ، تُستخدم عبر مجموعة من التطبيقات الهيدروليكية ، ويمكن العثور على وصلات الإغلاق المزدوج هذه في أي مكان تحتاج فيه خطوط نقل السوائل إلى التوصيل والفصل لتشغيل المعدات أو صيانتها ، ويكون فقدان السوائل أمرًا غير مرغوب فيه يتم استخدام .LSQ-S8 في معدات البناء ، ومعدات الغابات ، والآلات الزراعية ، وأدوات النفط ، وآلات مطاحن الصلب ، وغيرها من التطبيقات الهيدروليكية الصعبة.
تحديد
| حجم الجسم (بوصة) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| الضغط المقدر (PSI) | 1000 | 1000 | 1000 | 1000 | 1000 |
| التدفق المقدر (GPM) | 3 | 6 | 12 | 28 | 50 |
| نطاق درجة حرارة | -20 إلى + 120 | ||||
| مادة مانعة للتسرب | NBR | ||||
ميزة LSQ-S8 Series Couplings:
1. تتوفر صمامات Poppet لمنع التسرب غير المنفصل.
2. تفتح صمامات Poppet تلقائيًا عند اقترانها ، ضمن ضغط العمل المقدر ، للحفاظ على التدفق سريعًا.
3. آلية قفل الكرة التي يمكن الاعتماد عليها تحمل نصفي التزاوج معًا.
4. يتم تشكيل المقبس والقابس بدقة من مخزون القضبان الصلبة.
5. تتوافق سلسلة LSQ-S8 مع معيار ISO 7241-B.
6. متوافق مع سلسلة PARKER 60 وسلسلة FASTER HNV وسلسلة AEROQUIP FD45 وسلسلة HANSEN HK
| ISO | PARTNO. | LS | ￠ د | HEX1 | أ | تي |
| 6.3 | LSQ-S8-02SM | 62.5 | 27 | 22 | 13 | ZG1 / 4 NPT1 / 4 |
| 10 | LSQ-S8-03SM | 68.5 | 35 | 27 | 13 | ZG3 / 8 NPT3 / 8 |
| 12.5 | LSQ-S8-04SM | 77.5 | 45 | 30 | 16 | ZG1 / 2 NPT1 / 2 |
| 20 | LSQ-S8-06SM | 93.5 | 54 | 36 | 18 | ZG3 / 4 NPT3 / 4 |
| 25 | LSQ-S8-08SM | 98 | 64.5 | 41 | 20 |
ZG1 NPT1 |
| ISO | PARTNO. | LP | د | ج | HEX2 | أ | تي |
| 6.3 | LSQ-S8-02PM | 53 | 14.2 | 22.5 | 22 | 13 | ZG1 / 4 NPT1 / 4 |
| 10 | LSQ-S8-03 م | 55.5 | 19 | 25 | 27 | 13 | ZG3 / 8 NPT3 / 8 |
| 12.5 | LSQ-S8-04PM | 64.5 | 23.5 | 28 | 30 | 16 | ZG1 / 2 NPT1 / 2 |
| 20 | LSQ-S8-06PM | 74.5 | 31.4 | 36 | 36 | 18 | ZG3 / 4 NPT3 / 4 |
| 25 | LSQ-S8-08SM | 78 | 37.8 | 40 | 41 | 20 | ZG1 NPT1 |
| ISO | PARTNO. | إل | ￠ د | HEX1 | HEX2 | تي |
| 6.3 | LSQ-S8-02 | 94 | 27 | 22 | 22 | ZG1 / 4 NPT1 / 4 |
| 10 | LSQ-S8-03 | 99 | 35 | 27 | 27 | ZG3 / 8 NPT3 / 8 |
| 12.5 | LSQ-S8-04 | 115.5 | 45 | 30 | 30 | ZG1 / 2 NPT1 / 2 |
| 20 | LSQ-S8-06 | 133 | 54 | 36 | 36 | ZG3 / 4 NPT3 / 4 |
| 25 | LSQ-S8-08 | 136.5 | 64.5 | 41 | 41 | ZG1 NPT1 |
