تفاصيل المنتج
مكان المنشأ: نينغبو ، الصين (البر الرئيسي)
اسم العلامة التجارية: SONGQIAO
رقم الموديل: LSQ-RD
شروط الدفع والشحن
الحد الأدنى لكمية: قابل للتفاوض
الأسعار: قابل للتفاوض
تفاصيل التغليف: حزمة التصدير القياسية أو حسب طلبات العملاء
وقت التسليم: في غضون 30 يومًا أو حسب متطلبات العملاء
القدرة على العرض: 50000 قطعة / يوم ، حسب قدرة ورشة التجميع
المعيار: |
متوافق مع سلسلة NITTO TSP |
الفسفور الابيض: |
ضغط العمل حتى 1000 رطل/بوصة مربعة (69 بار) |
المواد: |
النحاس أو SS304 |
الحجم: |
1/8 "-1/2" |
خيط: |
BSPP ، BSPT ، NPT ، NPTF ، SAE |
الاتصال: |
قفل الكرات |
المعيار: |
متوافق مع سلسلة NITTO TSP |
الفسفور الابيض: |
ضغط العمل حتى 1000 رطل/بوصة مربعة (69 بار) |
المواد: |
النحاس أو SS304 |
الحجم: |
1/8 "-1/2" |
خيط: |
BSPP ، BSPT ، NPT ، NPTF ، SAE |
الاتصال: |
قفل الكرات |

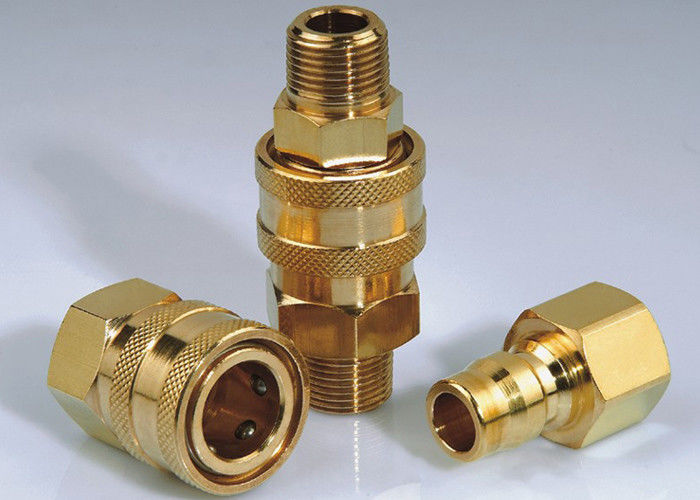

LSQ-RD ، تدفق عالي ، غير صمام ، نوع ياباني ، أقراص هيدروليكية من النحاس أو SS304
وصف:
LSQ-RD نوع اليابانية الهيدروليكية الارتباط السريع
التطبيقات: سلسلة LSQ-RD هي أقراص غير متداولة للتطبيقات التي تتطلب أقصى تدفق.يقدم الحفرة المفتوحة أقل انخفاض في الضغط من أي تصميم للاتصال السريع وهو مثالي للتطبيقات مثل المياه عالية الضغط وغسالات البخار، منظفات السجاد وخطوط التبريد من العفن والعديد من التطبيقات الأخرى غير الصمامات.
المواصفات:
| حجم الجسم ((في)) | 1/8 | 1/4 | 3/8 | نصف |
| الضغط المعدل ((PSI) | ||||
| النحاس Cplr/Npl | 1000 | 1000 | 1000 | 1000 |
| SS Cplr/Npl | 2000 | 2000 | 1500 | 1500 |
| التدفق المسموح به ((GPM)) | 3 | 6 | 12 | 12 |
| نطاق درجة الحرارة ((ختامات الدرجة العليا)) | -20°C إلى +120°C | |||
خصائص LSQ-RD:
1يمنح الحفرة السلسة المفتوحة دون صمام في أي من النصفين انخفاض ضغطًا ضئيلًا ويسمح بسهولة الالتزام في التطبيقات التي تستخدم فيها نفس الخطوط لأكثر من وسيلة واحدة.
2يتم تصنيع مقترحات ومقترحات LSQ-RD من مخزون قضبان صلب يوفّر مقترحات ذات جودة متينة.
3الحلمات LSQ-RD متوفرة في النحاس و 304 الفولاذ المقاوم للصدأ كمواد منتجات قياسية.
4الحلمات LSQ-RD متوفرة في 304 الفولاذ المقاوم للصدأ، النحاس.
5LSQ-RD هو عقدة "تبادل" لأن الأبعاد والوظيفية يمكن أن تتبادل مع عقدات مماثلة من قبل الشركات المصنعة الأخرى.
6متوافق مع سلسلة NITTO TSP.
الأداء: سائل الاختبار: الزيت-200SUS، 1GPM = 3.78L / Min، 1PSID = 0.0069MPa
سلسلة LSQ-RD (1/8،1/4،3/8،1/2")
| الجزء رقم | LS | ¢ D | HEX1 | أ | T |
| LSQ-RD-01SF | 27 | 17.5 | 14 | 9 | ZG1/8 |
| LSQ-RD-02SF | 32 | 24 | 19 | 13 | ZG1/4 |
| LSQ-RD-03SF | 35.8 | 28.3 | 23 | 13 | ZG3/8 |
| LSQ-RD-04SF | 42.6 | 35 | 29 | 17 | ZG1/2 |
| LSQ-RD-06SF | 49.5 | 41 | 36 | 18 | ZG3/4 |
| LSQ-RD-08SF | 59.3 | 57.8 | 50 | 22 | ZG1 |
| الجزء رقم | LS | ¢ D | HEX1 | أ | T |
| LSQ-RD-01SM | 30 | 17.5 | 14 | 9 | ZG1/8 |
| LSQ-RD-02SM | 42 | 24 | 19 | 13 | ZG1/4 |
| LSQ-RD-03SM | 46.3 | 28.3 | 23 | 13 | ZG3/8 |
| LSQ-RD-04SM | 56.1 | 35 | 29 | 17 | ZG1/2 |
| LSQ-RD-06SM | 61 | 41 | 36 | 18 | ZG3/4 |
| LSQ-RD-08SM | 67.3 | 57.8 | 50 | 22 | ZG1 |
سدادة
| الجزء رقم | LP | ج | HEX2 | أ | T |
| LSQ-RD-01PF | 26 | 15.5 | 14 | 9 | ZG1/8 |
| LSQ-RD-02PF | 35 | 18 | 17 | 13 | ZG1/4 |
| LSQ-RD-03PF | 38 | 21.2 | 21 | 13 | ZG3/8 |
| LSQ-RD-04PF | 45 | 24.5 | 29 | 17 | ZG1/2 |
| LSQ-RD-06PF | 50 | 28 | 32 | 18 | ZG3/4 |
| LSQ-RD-08PF | 61 | 36 | 41 | 22 | ZG1 |
| الجزء رقم | LP | ج | HEX1 | أ | T |
| LSQ-RD-01PM | 32 | 15.5 | 12 | 9 | ZG1/8 |
| LSQ-RD-02PM | 38 | 18 | 17 | 13 | ZG1/4 |
| LSQ-RD-03PM | 43 | 21.2 | 19 | 13 | ZG3/8 |
| LSQ-RD-04PM | 52 | 24.5 | 23 | 17 | ZG1/2 |
| LSQ-RD-06PM | 56 | 28 | 29 | 18 | ZG3/4 |
| LSQ-RD-08PM | 73 | 36 | 41 | 22 | ZG1 |
