تفاصيل المنتج
مكان المنشأ: نينغبو ، الصين (البر الرئيسي)
اسم العلامة التجارية: SONGQIAO
رقم الموديل: LSQ-S7
شروط الدفع والشحن
الحد الأدنى لكمية: قابل للتفاوض
الأسعار: قابل للتفاوض
تفاصيل التغليف: حزمة التصدير القياسية أو حسب طلبات العملاء.
وقت التسليم: في غضون 30 يومًا أو حسب متطلبات العملاء.
القدرة على العرض: 50000 قطعة / يوم ، وفقًا لقدرة ورشة التجميع
معيار: |
متوافق مع سلسلة NITTO HSP cupla ، صمام poppet |
الفسفور الابيض: |
ضغوط العمل حتى 5000 رطل / بوصة مربعة (345 بار) |
مادة: |
الكربون الصلب |
مقاس: |
1/4 '- 1' |
خيط: |
BSPP ، BSPT ، NPT ، NPTF ، SAE |
اتصال: |
قفل الكرات |
معيار: |
متوافق مع سلسلة NITTO HSP cupla ، صمام poppet |
الفسفور الابيض: |
ضغوط العمل حتى 5000 رطل / بوصة مربعة (345 بار) |
مادة: |
الكربون الصلب |
مقاس: |
1/4 '- 1' |
خيط: |
BSPP ، BSPT ، NPT ، NPTF ، SAE |
اتصال: |
قفل الكرات |

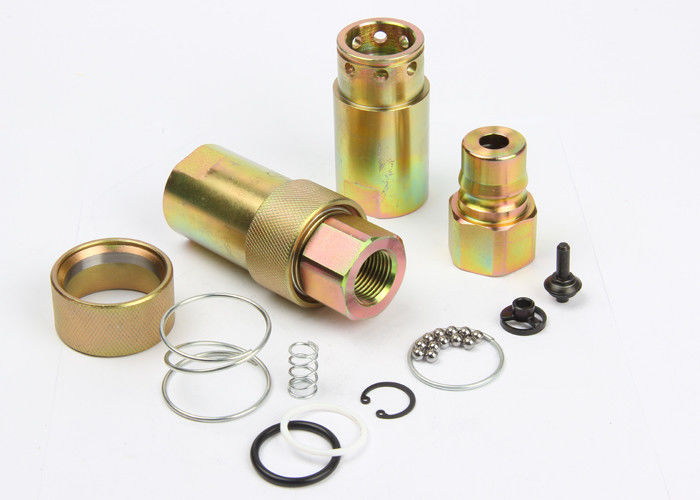

LSQ-S7 ، نوع Nitto HSP Cupla ، وصلات هيدروليكية سريعة الفك الكربون الصلب
ديسكريبتون:
LSQ-S7 اقتران هيدروليكي سريع من النوع القريب (فولاذي)
التطبيقات: تقدم سلسلة LSQ-S7 إلى الصناعة تصميمًا مجربًا للاستخدام في معدات البناء ، ومعدات الغابات ، والآلات الزراعية ، وأدوات الزيت ، وآلات مطاحن الصلب ، وغيرها من التطبيقات الهيدروليكية الصعبة.
تحديد
| حجم الجسم (بوصة) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| الضغط المقدر (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
| التدفق المقدر (GPM) | 3 | 6 | 12 | 28 | 50 |
| نطاق درجة الحرارة (أختام الأمراض المنقولة جنسيا) | -20 درجة إلى + 100 درجة | ||||
| مادة الختم القياسية | NBR | ||||
ميزة وصلات سلسلة LSQ-S7:
1. تتوفر صمامات الدعامات لمنع التسرب غير المنفصل.
2. تفتح الصمامات الدوارة تلقائيًا عند اقترانها ، ضمن ضغط العمل المقدر ، للحفاظ على التدفق بسرعة.
3.تم تقوية الأجزاء الحرجة من أجل المتانة.
4.آلية قفل الكرة الموثوقة تحافظ على نصفي التزاوج معًا.
5. يتم تشكيل المقبس والقابس بدقة من مخزون القضبان الصلبة.
6. متوافق مع سلسلة المقرنة NITTO HSP.
كيف تستعمل:
1 ، قبل التوصيل ، قم بتنظيف أجزاء التزاوج من أدوات التوصيل لتجنب التلوث في الدائرة.
2 ، للزوجين سحب كم اقتران الأنثى ، قم بمحاذاة الأنثى مع أداة التوصيل الذكورية
وادفع أحدهما إلى الآخر حتى يتم توصيل كلا النصفين تمامًا ثم حرر الكم.
3 ، لفك سحب كم اقتران الإناث ، اسحب نصف التزاوج.
الأداء: سائل الاختبار: Oil-200SUS ، 1GPM = 3.78L / Min ، 1PSID = 0.0069MPa.
سلسلة LSQ-S7 (1/4 "، 3/8" ، 1/2 "، 3/4" ، 1 ")
قابس كهرباء
| PARTNO. | LS | ￠ د | HEX1 | أ | تي |
| LSQ-S7-02SF | 53.4 | 28.5 | 19 | 12.5 | G1 / 4 NPT1 / 4 |
| LSQ-S7-03SF | 60.4 | 33 | 23 | 14 | G3 / 8 NPT3 / 8 |
| LSQ-S7-04SF | 72 | 43.5 | 35 | 18 | G1 / 2 NPT1 / 2 |
| LSQ-S7-06SF | 72 | 43.5 | 35 | 18 | G3 / 4 NPT3 / 4 |
| LSQ-S7-08SF | 93 | 58.2 | 46 | 22 | G1 NPT1 |
سدادة
| PARTNO. | LP | ج | HEX2 | أ | تي |
| LSQ-S7-02PF | 36 | 17.5 | 19 | 12 | G1 / 4 NPT1 / 4 |
| LSQ-S7-03PF | 38 | 22.5 | 23 | 13 | G3 / 8 NPT3 / 8 |
| LSQ-S7-04PF | 50 | 27.5 | 32 | 16 | G1 / 2 NPT1 / 2 |
| LSQ-S7-06PF | 50 | 27.5 | 32 | 18 | G3 / 4 NPT3 / 4 |
| LSQ-S7-08PF | 61 | 36 | 41 | 22 | G1 NPT1 |
تركيب اقتران
| PARTNO. | إل | ￠ د | HEX1 | HEX2 | تي |
| LSQ-S7-02 | 72.5 | 28.5 | 19 | 19 | G1 / 4 NPT1 / 4 |
| LSQ-S7-03 | 76.5 | 33 | 23 | 23 | G3 / 8 NPT3 / 8 |
| LSQ-S7-04 | 95 | 43.5 | 35 | 32 | G1 / 2 NPT1 / 2 |
| LSQ-S7-06 | 95 | 43.5 | 35 | 32 | G3 / 4 NPT3 / 4 |
| LSQ-S7-08 | 119.2 | 58.2 | 46 | 41 | G1 NPT1 |
