تفاصيل المنتج
مكان المنشأ: نينغبو ، الصين (البر الرئيسي)
اسم العلامة التجارية: SONGQIAO
رقم الموديل: KZF
شروط الدفع والشحن
الحد الأدنى لكمية: قابل للتفاوض
الأسعار: قابل للتفاوض
تفاصيل التغليف: حزمة التصدير القياسية أو حسب طلبات العملاء.
وقت التسليم: في غضون 30 يومًا أو حسب متطلبات العملاء.
القدرة على العرض: 50000 قطعة / يوم ، وفقًا لقدرة ورشة التجميع
معيار: |
سلسلة ISO 7241-1 "B" ، صمام قفاز |
الفسفور الابيض: |
ضغوط العمل حتى 1000 رطل / بوصة مربعة (69 بار) |
مادة: |
ستانلس ستيل |
مقاس: |
1/8 '- 2' |
خيط: |
BSPP ، BSPT ، NPT ، NPTF ، SAE |
اتصال: |
قفل الكرات |
معيار: |
سلسلة ISO 7241-1 "B" ، صمام قفاز |
الفسفور الابيض: |
ضغوط العمل حتى 1000 رطل / بوصة مربعة (69 بار) |
مادة: |
ستانلس ستيل |
مقاس: |
1/8 '- 2' |
خيط: |
BSPP ، BSPT ، NPT ، NPTF ، SAE |
اتصال: |
قفل الكرات |

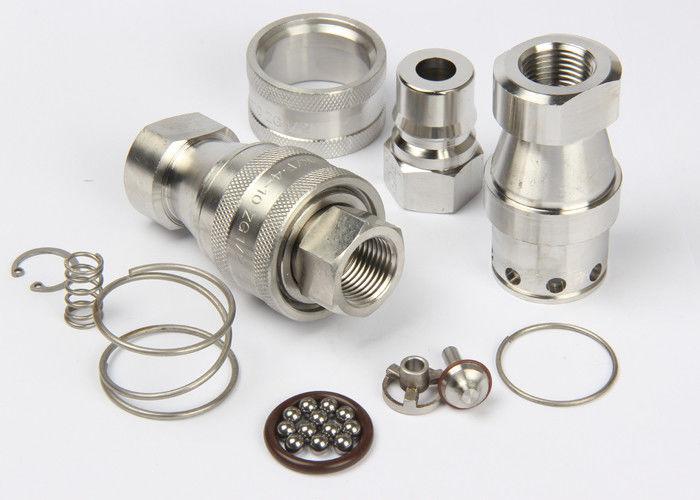

وصلات توصيل هيدروليكية سريعة KZF ، ISO7241-B في الخيط الأنثوي ، الفولاذ المقاوم للصدأ SS304
ديسكريبتون:
اقتران سريع هيدروليكي من النوع القريب KZF (الفولاذ المقاوم للصدأ 304)
تستخدم وصلات KZF عبر مجموعة من التطبيقات الهيدروليكية.يمكن العثور على وصلات الإغلاق المزدوج هذه في أي مكان تحتاج فيه خطوط نقل السوائل إلى التوصيل والفصل لتشغيل المعدات أو صيانتها ، ويكون فقدان السوائل أمرًا غير مرغوب فيه.تستخدم بشكل أساسي مع السائل الهيدروليكي.تستخدم أدوات التوصيل KZF أيضًا مع المواد الكيميائية والماء والبخار وبعض الغازات.
تحديد
| حجم الجسم (بوصة) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 (1/4) | 1 (1/2) | 2 |
| الضغط المقدر (PSI) | 2000 | 2000 | 1500 | 1500 | 1500 | 1000 | 1000 | 1000 | 1000 |
| التدفق المقدر (GPM) | 1 | 3 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
| نطاق درجة الحرارة (أختام الأمراض المنقولة جنسيا) | -20 درجة إلى + 120 درجة | ||||||||
| مادة الختم القياسية | فيتون | ||||||||
ميزة وصلات سلسلة KZF:
1 ، اتصال إيجابي وسريع يضمنه نظام قفل الكرة المفاجئ معًا.عند التوصيل ، يمكن أن يدور نصفي الذكر والأنثى ، حتى تحت الضغط ، وبالتالي تجنب أي إجهاد الالتواء في الخراطيم المرنة.
2 ، مصممة لتحمل قمم الضغط العالي والبقول.
3 ، صمامات Poppet لها نوابض متوازنة وممرات تدفق زيت معايرة لتقليل انخفاض الضغط.
4 ، أختام صمام Poppet لها حواف واقية للصدمات.
5. تتوافق سلسلة KZF مع معيار ISO 7241-B
6. متوافق مع سلسلة PARKER 60 وسلسلة FASTER HNV وسلسلة AEROQUIP FD45 وسلسلة HANSEN HK.
KZF (1/8 "، 1/4" ، 3/8 "، 1/2") KZF (3/4 "، 1" ، 11/4 "، 12/2" ، 2 ")
قابس كهرباء
| ISO | PARTNO. | LS | ￠ د | HEX1 | أ | تي |
| 5 | KZF-01SF | 48 | 24 | 14 | 8 | G1 / 8 |
| 6.3 | KZF-02SF | 58 | 27 | 19 | 12.5 | ZG1 / 4 |
| 10 | KZF-03SF | 65 | 35 | 22 | 13 | ZG3 / 8 |
| 12.5 | KZF-04SF | 72.5 | 45 | 29 | 14 | ZG1 / 2 |
| 20 | KZF-06SF | 88 | 54 | 36 | 17 | ZG3 / 4 |
| 25 | KZF-08SF | 102 | 64.5 | 41 | 23 | ZG1 |
| 31.5 | KZF-10SF | 115 | 69 | 54 | 27 | ZG1-1 / 4 |
| 40 | KZF-12SF | 124 | 79 | 60 | 27 | ZG1-1 / 2 |
| 50 | KZF-16SF | 132 | 102 | 77 | 30 | ZG2 |
| ملاحظة: يتوافق الحجم من 01 إلى 08 فقط مع معيار ISO 7241-B | ||||||
سدادة
| ISO | PARTNO. | LP | د | ج | HEX2 | أ | تي |
| 5 | KZF-01PF | 29 | 10.8 | 19 | 14 | 8 | G1 / 8 |
| 6.3 | KZF-02PF | 36 | 14.2 | 22.5 | 17 | 12.5 | ZG1 / 4 |
| 10 | KZF-03PF | 40 | 19 | 25 | 22 | 13 | ZG3 / 8 |
| 12.5 | KZF-04PF | 44 | 23.5 | 28 | 27 | 14 | ZG1 / 2 |
| 20 | KZF-06PF | 52 | 31.4 | 36 | 36 | 17 | ZG3 / 4 |
| 25 | KZF-08PF | 62 | 37.8 | 40 | 41 | 23 | ZG1 |
| 31.5 | KZF-10PF | 70 | 45 | 45 | 52 | 27 | ZG1-1 / 4 |
| 40 | KZF-12PF | 75 | 50 | 49 | 60 | 27 | ZG1-1 / 2 |
| 50 | KZF-16PF | 80 | 70 | 52 | 77 | 30 | ZG2 |
| ملاحظة: يتوافق الحجم من 01 إلى 08 فقط مع معيار ISO 7241-B | |||||||
تركيب اقتران
| ISO | الجزء لا. | إل | ￠ د | HEX1 | HEX2 | تي |
| 5 | KZF-01 | 58.5 | 24 | 14 | 14 | G1 / 8 |
| 6.3 | KZF-02 | 72.5 | 28 | 19 | 17 | ZG1 / 4 |
| 10 | KZF-03 | 80.5 | 35 | 22 | 22 | ZG3 / 8 |
| 12.5 | KZF-04 | 89 | 45 | 29 | 27 | ZG1 / 2 |
| 20 | KZF-06 | 105 | 54 | 36 | 36 | ZG3 / 4 |
| 25 | KZF-08 | 124.5 | 64.5 | 41 | 41 | ZG1 |
| 31.5 | KZF-10 | 140.5 | 69 | 54 | 52 | ZG1-1 / 4 |
| 40 | KZF-12 | 150.5 | 79 | 60 | 60 | ZG1-1 / 2 |
| 50 | KZF-16 | 160.5 | 102 | 77 | 77 | ZG2 |
| ملاحظة: يتوافق الحجم من 01 إلى 08 فقط مع معيار ISO 7241-B | ||||||
