تفاصيل المنتج
مكان المنشأ: نينغبو ، الصين (البر الرئيسي)
اسم العلامة التجارية: SONGQIAO
رقم الموديل: LSQ-RD
شروط الدفع والشحن
الحد الأدنى لكمية: قابل للتفاوض
الأسعار: قابل للتفاوض
تفاصيل التغليف: حزمة التصدير القياسية أو حسب طلبات العملاء
وقت التسليم: في غضون 30 يومًا أو حسب متطلبات العملاء
القدرة على العرض: 50000 قطعة / يوم ، حسب قدرة ورشة التجميع
المعيار: |
متوافق مع سلسلة NITTO TSP |
الفسفور الابيض: |
ضغط العمل حتى 1000 رطل/بوصة مربعة (69 بار) |
المواد: |
النحاس أو SS304 |
الحجم: |
1/8 "-1/2" |
خيط: |
BSPP ، BSPT ، NPT ، NPTF ، SAE |
الاتصال: |
قفل الكرات |
المعيار: |
متوافق مع سلسلة NITTO TSP |
الفسفور الابيض: |
ضغط العمل حتى 1000 رطل/بوصة مربعة (69 بار) |
المواد: |
النحاس أو SS304 |
الحجم: |
1/8 "-1/2" |
خيط: |
BSPP ، BSPT ، NPT ، NPTF ، SAE |
الاتصال: |
قفل الكرات |

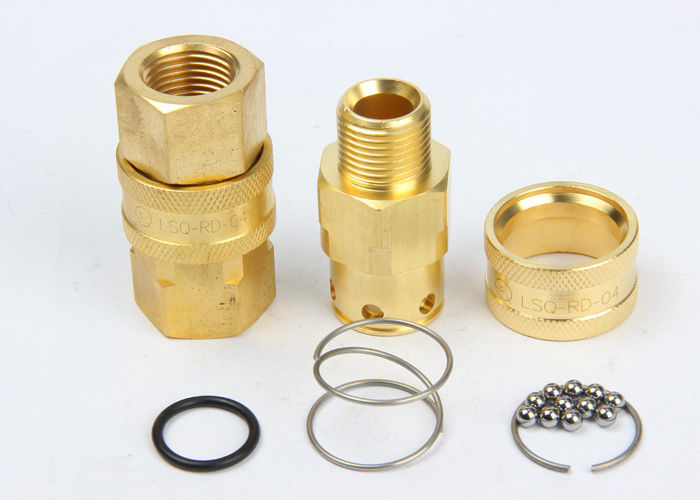

LSQ-RD ، تدفق عالي ، هيكل Valveless ، تبادل مع NITTO TSP ، وصلات هيدروليكية من النحاس أو SS304
ديسكريبتون:
تحديد:
| حجم الجسم (بوصة) | 1/8 | 1/4 | 3/8 | 1/2 |
| معدل الضغط (PSI) | ||||
| النحاس Cplr / Npl | 1000 | 1000 | 1000 | 1000 |
| SS Cplr / Npl | 2000 | 2000 | 1500 | 1500 |
| التدفق المقدر (GPM) | 3 | 6 | 12 | 12 |
| نطاق درجة الحرارة (أختام الأمراض المنقولة جنسيا) | -20 إلى + 120 | |||
ميزات LSQ-RD:
1. يوفر التجويف الأملس والمفتوح مع عدم وجود صمام في أي من النصفين أدنى انخفاض للضغط ويسمح بالتلصص السهل في التطبيقات حيث يتم استخدام نفس الخطوط لأكثر من وسيط واحد.
2. تم تصنيع المقرنات والحلمات LSQ-RD من مخزون قضبان صلب مما يوفر اقتران عالي الجودة متين.
3. تتوفر حلمات LSQ-RD في النحاس الأصفر و 304 الفولاذ المقاوم للصدأ كمواد منتجة قياسية.
4. حلمات LSQ-RD متوفرة في 304 الفولاذ المقاوم للصدأ والنحاس.
5. LSQ-RD عبارة عن اقتران "تبادل" لأن الأبعاد والوظيفية يمكن أن تتبادل مع أدوات التوصيل المماثلة المصنوعة من قبل المصنّعين الآخرين.
6. متوافق مع سلسلة NITTO TSP.
الأداء: سائل الاختبار: Oil-200SUS ، 1GPM = 3.78L / Min ، 1PSID = 0.0069MPa
سلسلة LSQ-RD (1/8 "، 1/4" ، 3/8 "، 1/2")
| الجزء لا. | LS | ￠ د | HEX1 | أ | تي |
| LSQ-RD-01SF | 27 | 17.5 | 14 | 9 | ZG1 / 8 |
| LSQ-RD-02SF | 32 | 24 | 19 | 13 | ZG1 / 4 |
| LSQ-RD-03SF | 35.8 | 28.3 | 23 | 13 | ZG3 / 8 |
| LSQ-RD-04SF | 42.6 | 35 | 29 | 17 | ZG1 / 2 |
| LSQ-RD-06SF | 49.5 | 41 | 36 | 18 | ZG3 / 4 |
| LSQ-RD-08SF | 59.3 | 57.8 | 50 | 22 | ZG1 |
| الجزء لا. | LS | ￠ د | HEX1 | أ | تي |
| LSQ-RD-01SM | 30 | 17.5 | 14 | 9 | ZG1 / 8 |
| LSQ-RD-02SM | 42 | 24 | 19 | 13 | ZG1 / 4 |
| LSQ-RD-03SM | 46.3 | 28.3 | 23 | 13 | ZG3 / 8 |
| LSQ-RD-04SM | 56.1 | 35 | 29 | 17 | ZG1 / 2 |
| LSQ-RD-06SM | 61 | 41 | 36 | 18 | ZG3 / 4 |
| LSQ-RD-08SM | 67.3 | 57.8 | 50 | 22 | ZG1 |
سدادة
| الجزء لا. | LP | ج | HEX2 | أ | تي |
| LSQ-RD-01PF | 26 | 15.5 | 14 | 9 | ZG1 / 8 |
| LSQ-RD-02PF | 35 | 18 | 17 | 13 | ZG1 / 4 |
| LSQ-RD-03PF | 38 | 21.2 | 21 | 13 | ZG3 / 8 |
| LSQ-RD-04PF | 45 | 24.5 | 29 | 17 | ZG1 / 2 |
| LSQ-RD-06PF | 50 | 28 | 32 | 18 | ZG3 / 4 |
| LSQ-RD-08PF | 61 | 36 | 41 | 22 | ZG1 |
| الجزء لا. | LP | ج | HEX1 | أ | تي |
| LSQ-RD-01 م | 32 | 15.5 | 12 | 9 | ZG1 / 8 |
| LSQ-RD-02 م | 38 | 18 | 17 | 13 | ZG1 / 4 |
| LSQ-RD-03 م | 43 | 21.2 | 19 | 13 | ZG3 / 8 |
| LSQ-RD-04 م | 52 | 24.5 | 23 | 17 | ZG1 / 2 |
| LSQ-RD-06 م | 56 | 28 | 29 | 18 | ZG3 / 4 |
| LSQ-RD-08 م | 73 | 36 | 41 | 22 | ZG1 |
