تفاصيل المنتج
مكان المنشأ: نينغبو ، الصين (البر الرئيسي)
اسم العلامة التجارية: SONGQIAO
رقم الموديل: LSQ-PK
شروط الدفع والشحن
الحد الأدنى لكمية: قابل للتفاوض
الأسعار: قابل للتفاوض
تفاصيل التغليف: حزمة التصدير القياسية أو حسب طلبات العملاء.
وقت التسليم: في غضون 30 يومًا أو حسب متطلبات العملاء.
القدرة على العرض: 50000 قطعة / يوم ، وفقًا لقدرة ورشة التجميع
المعيار: |
سلسلة ISO 5675 ، صمام قفاز |
الفسفور الابيض: |
ضغوط العمل حتى 5000 رطل / بوصة مربعة (345 بار) |
المواد: |
فولاذ الكربون |
الحجم: |
1/4 '- 1' |
خيط: |
BSPP ، BSPT ، NPT ، NPTF ، SAE |
الاتصال: |
قفل الكرات |
المعيار: |
سلسلة ISO 5675 ، صمام قفاز |
الفسفور الابيض: |
ضغوط العمل حتى 5000 رطل / بوصة مربعة (345 بار) |
المواد: |
فولاذ الكربون |
الحجم: |
1/4 '- 1' |
خيط: |
BSPP ، BSPT ، NPT ، NPTF ، SAE |
الاتصال: |
قفل الكرات |

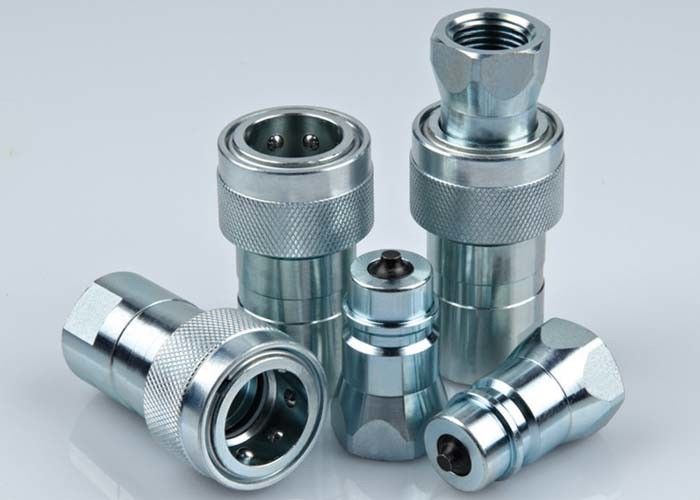

LSQ-PK ، ISO5675 ، وصلات هيدروليكية من نوع Poppet Valve من الكربون الصلب ، الكروم الثلاثة
ديسكريبتون:
LSQ-PK اقتران سريع هيدروليكي من النوع القريب (فولاذي)
التطبيقات: تقدم سلسلة LSQ-PK إلى الصناعة تصميمًا مجربًا للاستخدام في معدات البناء ، ومعدات الغابات ، والآلات الزراعية ، وأدوات الزيت ، وآلات مطاحن الصلب ، وغيرها من التطبيقات الهيدروليكية الصعبة.
تحديد:
| حجم الجسم (بوصة) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| الضغط المقدر (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
| التدفق المقدر (GPM) | 3 | 6 | 12 | 28 | 50 |
| نطاق درجة الحرارة (أختام الأمراض المنقولة جنسيا) | -20 ℃ إلى + 120 | ||||
| مادة الختم القياسية | NBR | ||||
ميزة وصلات سلسلة LSQ-PK:
1. تتوفر صمامات Poppet لمنع التسرب غير المنفصل.
2. تفتح صمامات Poppet تلقائيًا عند اقترانها ، ضمن ضغط العمل المقدر ، للحفاظ على التدفق سريعًا.
3. الأجزاء الحرجة تكون صلبة من أجل المتانة.
4. آلية قفل الكرة التي يمكن الاعتماد عليها تحمل نصفي التزاوج معًا.
5. يتم تشكيل المقبس والقابس بدقة من مخزون القضبان الصلبة.
6. تتوافق سلسلة LSQ-PK مع معيار ISO5675.
7. متوافق مع سلسلة PARKER 4000 وسلسلة FASTER NV / NS
الأداء: سائل الاختبار: Oil-200SUS ، 1GPM = 3.78L / Min ، 1PSID = 0.0069MPa.
سلسلة LSQ-PK (1/4 "، 3/8" ، 1/2 "، 3/4" ، 1 ")
قابس كهرباء
| ISO | PARTNO. | LS | ￠ د | HEX1 | أ | تي |
| 6.3 | LSQ-PK-02SF | 55.5 | 27.6 | 22.2 | 12.5 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-PK-03SF | 60.5 | 34 | 24 | 13 | G3 / 8 NPT3 / 8 |
| 12.5 | LSQ-PK-04SF | 68 | 38 | 27 | 16 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-PK-06SF | 83 | 47.5 | 35 | 18 | G3 / 4 NPT3 / 4 |
| 20 | LSQ-PK-06SF (E) | 82.5 | 48.2 | 34 | 19 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-PK-08SF | 97.5 | 56.2 | 41 | 21 | G1 NPT1 |
| ملاحظة: تبادل LSQ-PK-06SF PARKER ، تبادل LSQ-PK-06SF (E) FASTER) | ||||||
سدادة
| ISO | PARTNO. | LP | د | ج | HEX2 | أ | تي | |
| 6.3 | LSQ-PK-02PF | 36 | 14.2 | 18.5 | 19 | 12.5 | G1 / 4 NPT1 / 4 | |
| 10 | LSQ-PK-03PF | 40 | 19 | 22 | 24 | 13 | G3 / 8 NPT3 / 8 | |
| 12.5 | LSQ-PK-04PF | 46 | 20.5 | 29 | 27 | 18 | G1 / 2 NPT1 / 2 | |
| 20 | LSQ-PK-06PF | 51 | 26.9 | 28.5 | 33.3 | 18 | G3 / 4 NPT3 / 4 | |
| 20 | LSQ-PK-06PF (E) | 53.5 | 28 | 32 | 34 | 19 | G3 / 4 NPT3 / 4 | |
| 25 | LSQ-PK-08PF | 64 | 31.3 | 34 | 41 | 21 | G1 "NPT1" | |
| ملاحظة: تبادل LSQ-PK-06PF PARKER ، تبادل LSQ-PK-06PF (E) FASTER) | ||||||||
يقترن
| ISO | PARTNO. | إل | ￠ د | HEX1 | HEX2 | تي |
| 6.3 | LSQ-PK-02 | 74.2 | 27.6 | 22.2 | 19 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-PK-03 | 80.2 | 34 | 24 | 24 | G3 / 8 NPT3 / 8 |
| 12.5 | LSQ-PK-04 | 92.3 | 38.5 | 27 | 27 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-PK-06 | 102.2 | 47.5 | 35 | 33.3 | G3 / 4 NPT3 / 4 |
| 20 | LSQ-PK-06 (E) | 107.8 | 48.2 | 34 | 34 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-PK-08 | 128.8 | 56.2 | 41 | 41 | G1 NPT1 |
| ملاحظة: تبادل LSQ-PK-06 PARKER ، تبادل LSQ-PK-06 (E) FASTER) | ||||||
