تفاصيل المنتج
مكان المنشأ: نينغبو ، الصين (البر الرئيسي)
اسم العلامة التجارية: SONGQIAO
رقم الموديل: LSQ-CVV
شروط الدفع والشحن
الحد الأدنى لكمية: قابل للتفاوض
الأسعار: قابل للتفاوض
تفاصيل التغليف: حزمة التصدير القياسية أو حسب طلبات العملاء.
وقت التسليم: في غضون 30 يومًا أو حسب متطلبات العملاء.
القدرة على العرض: 50000 قطعة / يوم ، وفقًا لقدرة ورشة التجميع
معيار: |
متوافق مع سلسلة FASTER CVV ، الخيط مغلق |
الفسفور الابيض: |
ضغوط العمل حتى 5000 رطل / بوصة مربعة (345 بار) |
مادة: |
الكربون الصلب |
مقاس: |
1/4 '- 1' |
خيط: |
BSPP ، BSPT ، NPT ، NPTF ، SAE |
اتصال: |
قفل الموضوع |
معيار: |
متوافق مع سلسلة FASTER CVV ، الخيط مغلق |
الفسفور الابيض: |
ضغوط العمل حتى 5000 رطل / بوصة مربعة (345 بار) |
مادة: |
الكربون الصلب |
مقاس: |
1/4 '- 1' |
خيط: |
BSPP ، BSPT ، NPT ، NPTF ، SAE |
اتصال: |
قفل الموضوع |

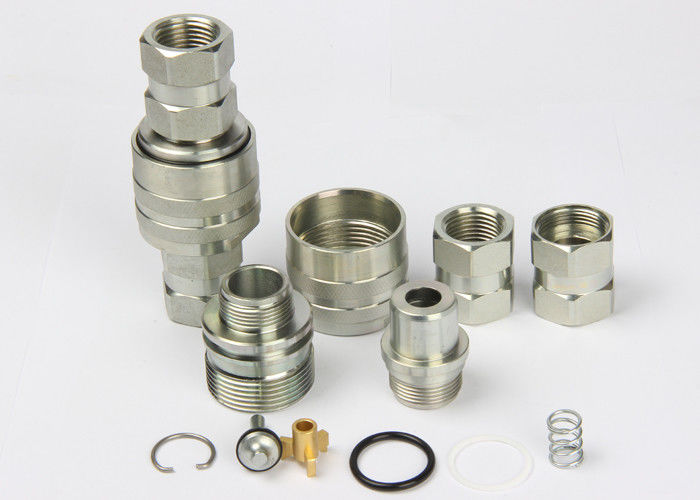

LSQ-CVV نوع الاتصال الخيوط ، Stucchi VD Interchange ، وصلات هيدروليكية من الكربون الصلب ، الكروم الثلاثة
ديسكريبتون:
حجم الجسم (بوصة) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
الضغط المقدر (PSI) | 5000 | 5000 | 5000 | 4500 | 5000 |
التدفق المقدر (GPM) | 3 | 6 | 12 | 28 | 50 |
نطاق درجة الحرارة (أختام الأمراض المنقولة جنسيا) | -20 درجة إلى + 120 درجة | ||||
مادة الختم القياسية | NBR | ||||
الجزء لا. | LS | د | HEX1 | HEX3 | أ | تي |
LSQ-CVV-02SF | 58.6 | Φ34 | S19 | S30 | 13 | G1 / 4 NPT1 / 4 |
LSQ-CVV-03SF | 60.8 | Φ34 | ق 22 | S30 | 13 | G3 / 8 NPT3 / 8 |
LSQ-CVV-04SF | 67.7 | Φ42 | ق 27 | ق 36 | 18 | G1 / 2 NPT1 / 2 |
LSQ-CVV-06SF | 73.5 | Φ48 | ق 36 | ق 41 | 18 | G3 / 4 NPT3 / 4 |
LSQ-CVV-08SF | 94.5 | Φ56.5 | ق 41 | ق 51 | 24.5 | G1 NPT1 |
PARTNO. | LP | د | HEX2 | أ | تي |
LSQ-CVV-02PF | 60 | M24 * 2 | S19 هيكس | 13 | G1 / 4 NPT1 / 4 |
LSQ-CVV-03PF | 55.3 | M28 * 2 | S22HEX | 13 | G3 / 8 NPT3 / 8 |
LSQ-CVV-04PF | 61.5 | M36 * 2 | S27HEX | 18 | G1 / 2 NPT1 / 2 |
LSQ-CVV-06PF | 83.5 | M42 * 2 | S36HEX | 18 | G3 / 4 NPT3 / 4 |
LSQ-CVV-08PF | 94.5 | M48 * 3 | S41 عرافة | 24.5 | G1 NPT1 |
PARTNO. | إل | د | HEX1 | HEX2 | HEX3 | تي |
LSQ-CVV-02 | 92.6 | Φ34 | S19 | S19 | S30 | G1 / 4 NPT1 / 4 |
LSQ-CVV-03 | 89.9 | Φ34 | ق 22 | ق 22 | S30 | G3 / 8 NPT3 / 8 |
LSQ-CVV-04 | 103 | Φ42 | ق 27 | ق 27 | ق 36 | G1 / 2 NPT1 / 2 |
LSQ-CVV-06 | 125 | Φ48 | ق 36 | ق 36 | ق 41 | G3 / 4 NPT3 / 4 |
LSQ-CVV-08 | 155 | Φ56.5 | ق 41 | ق 41 | S50 | G1 NPT1 |
