تفاصيل المنتج
مكان المنشأ: نينغبو ، الصين (البر الرئيسي)
اسم العلامة التجارية: SONGQIAO
رقم الموديل: KZE-B
شروط الدفع والشحن
الحد الأدنى لكمية: قابل للتفاوض
الأسعار: قابل للتفاوض
تفاصيل التغليف: حزمة التصدير القياسية أو حسب طلبات العملاء.
وقت التسليم: في غضون 30 يومًا أو حسب متطلبات العملاء.
القدرة على العرض: 50000 قطعة / يوم ، وفقًا لقدرة ورشة التجميع
المعيار: |
متوافق مع سلسلة PARKER 3000 ، الخيط مغلق |
الفسفور الابيض: |
ضغوط العمل حتى 10000 رطل لكل بوصة مربعة (689 بار) |
المواد: |
فولاذ الكربون |
الحجم: |
1/4 '- 3/8' |
خيط: |
معاهدة عدم الانتشار |
الاتصال: |
قفل الموضوع |
المعيار: |
متوافق مع سلسلة PARKER 3000 ، الخيط مغلق |
الفسفور الابيض: |
ضغوط العمل حتى 10000 رطل لكل بوصة مربعة (689 بار) |
المواد: |
فولاذ الكربون |
الحجم: |
1/4 '- 3/8' |
خيط: |
معاهدة عدم الانتشار |
الاتصال: |
قفل الموضوع |
نوع الاتصال الخيوط KZE-B ، وصلات هيدروليكية من الكربون الصلب ، الكروم ثلاثة
ديسكريبتون:

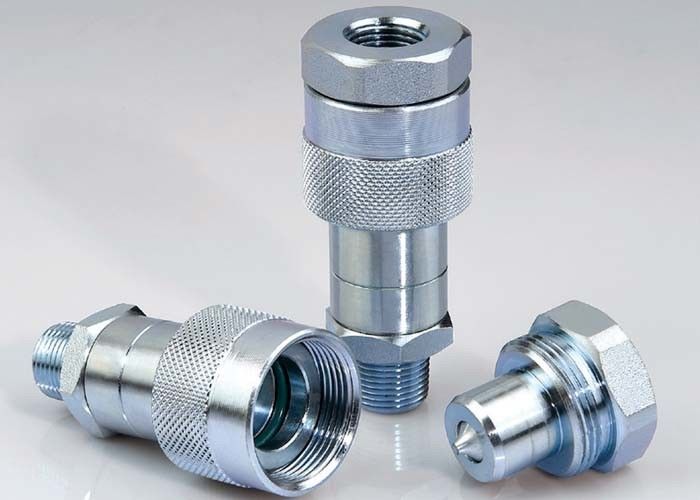

اقتران سريع هيدروليكي من النوع المقفل من النوع KZE-B (فولاذي)
التطبيقات: تم تصميم أدوات التوصيل SongQiao KZE-B Series مع نظام قفل الاتحاد الملولب وصمامات فحص من النوع الكروي الدقيق لتطبيقات الضغط العالي للغاية مثل الرافعات الهيدروليكية المحمولة.
تحديد:
| حجم الجسم (بوصة) | 1/4 | 3/8 |
| الضغط المقدر (PSI) | 10.000 | |
| التدفق المقدر (GPM) | 3 | 6 |
| نطاق درجة الحرارة (أختام الأمراض المنقولة جنسيا) | -20 إلى + 120 | |
| مادة الختم القياسية NBR | ||
ميزات KZE-B:
1. تشكيله من بارستوك الصلب الصلب لقوة التحمل.
2. تستخدم سلسلة KZE-B آلية قفل الجلبة الملولبة ، مع زملائها مع سنون ذكر متطابقة على الحلمة.يجب أن يتم ربط النصفين يدويًا معًا للتوصيل.
3. يتم استخدام كرات صلبة من سبائك الكروم للصمام.يتم تحميلها بنابض من أجل الجلوس الإيجابي للصمام.
4. يوفر الصمام سدادة من المعدن إلى المعدن بين الكرة والمقعد المصقول.
5. ختم الواجهة مصنوع من مادة البولي يوريثين التي تقاوم البثق بالضغط العالي.
6. مثبت الصمام الملولب يوفر سدادة للصمام تضمن المحاذاة الإيجابية للصمام.
7. متوافق مع سلسلة باركر 3000 وسلسلة أسرع PVVM.
الأداء: سائل الاختبار: Oil-200SUS ، 1GPM = 3.78L / Min ، 1PSID = 0.0069MPa.
سلسلة KZE-B (1/4 "، 3/8")
قابس كهرباء
| PARTNO. | LS | ￠ د | HEX1 | أ | تي |
| KZB-B-02SM | 60.8 | 28.5 | 22 | 13.5 | NPT1 / 4 |
| KZB-B-03SM | 73.5 | 35 | 25 | 14.4 | NPT3 / 8 |
سدادة
| PARTNO. | LP | ج | HEX2 | أ | تي |
| KZE-B-02PF | 32.5 | 11.2 | 19 | 13 | NPT1 / 4 |
| KZE-B-03PF | 35 | 16 | 32 | 13.5 |
NPT3 / 8
|
تركيب اقتران
| PARTNO. | إل | ￠ د | HEX1 | HEX2 | تي |
| KZE-B-02 | 74.5 | 28.5 | 22 | 19 | NPT1 / 4 |
| KZE-B-03 | 83.5 | 35 | 25 | 32 | NPT3 / 8 |
