تفاصيل المنتج
مكان المنشأ: نينغبو ، الصين (البر الرئيسي)
اسم العلامة التجارية: SONGQIAO
رقم الموديل: LSQ-HDB
شروط الدفع والشحن
الحد الأدنى لكمية: قابل للتفاوض
الأسعار: قابل للتفاوض
تفاصيل التغليف: حزمة التصدير القياسية أو حسب طلبات العملاء.
وقت التسليم: في غضون 30 يومًا أو حسب متطلبات العملاء.
القدرة على العرض: 50000 قطعة / يوم ، وفقًا لقدرة ورشة التجميع
المعيار: |
سلسلة ISO 16028 ، وجه مسطح |
الفسفور الابيض: |
ضغوط العمل تصل إلى 4350 رطل/بوصة مربعة (300 بار) |
المواد: |
فولاذ الكربون |
الحجم: |
1/2' - 3/4' |
خيط: |
BSPP ، BSPT ، NPT ، NPTF ، SAE |
الاتصال: |
قفل الكرات |
المعيار: |
سلسلة ISO 16028 ، وجه مسطح |
الفسفور الابيض: |
ضغوط العمل تصل إلى 4350 رطل/بوصة مربعة (300 بار) |
المواد: |
فولاذ الكربون |
الحجم: |
1/2' - 3/4' |
خيط: |
BSPP ، BSPT ، NPT ، NPTF ، SAE |
الاتصال: |
قفل الكرات |

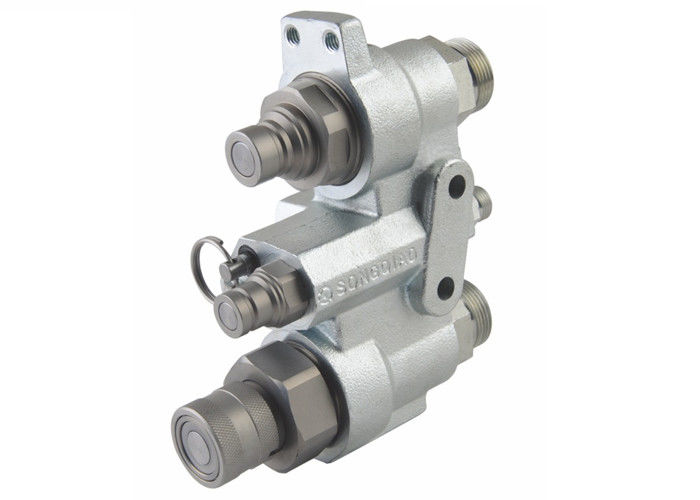

LSQ-HDB ، ISO16028 ، وصلات هيدروليكية من نوع الوجه المتدفق من الفولاذ الكربوني ، توصيل تحت الضغط ، مطلي بالزنك نيكل
ديسكريبتون:
سلسلة الصمامات المعيارية LSQ-HDB هي أحدث ابتكارات Songqiao المصممة لتلبية متطلبات سوق المعدات المتنقلة.تم تصميمه مع التعليقات الواردة من السوق وبالتعاون الرئيسي مع OEM ، فهو يحتوي على نظام تخفيف الضغط المتبقي الذي يسمح للمشغل بتوصيل وفصل خطي الدائرة مع الضغط المتبقي ، في كل من الذكور والإناث.سلسلة الصمامات المعيارية LSQ-HDB مجهزة بوصلات ذات وجه مسطح قابل للتبديل ISO 16028 ، ولها تصميم معياري لخيارات منافذ متعددة ، وتسمح بمجموعة واسعة من أحجام قارنة التوصيل: 1/2 (04) ، 3/4 (08)
التطبيقات
انزلاقية التوجيه ، حفارة ، معدات البناء المتنقلة
كيف تستعمل
قبل أن يتم تنظيف سطح التزاوج المسطح من اقتران سريع لتجنب إدراج القذرة في الدائرة.
قم بتصريف الضغط المتبقي بسحب المقبض للخارج ولأعلى لتصريف الضغط المتبقي للتوصيل العلوي ، لأسفل لتصريف الضغط المتبقي من أداة التوصيل السفلية.
تحذير
لا تخفف الضغط:
- عندما لا يكون المرفق في وضع الراحة
- أثناء تشغيل الملحق (بسبب خطر حدوث حركة غير متوقعة للمرفق)
لا تستخدم الوصلة الأنثوية المنفصلة مع تردد ضغط النبض العالي.
لا تقترن بالتدفق و / أو ضغط المضخة في الدائرة.يسمح Dis / Connection فقط بالضغط المتبقي.
لا تفصل الزوجين عندما تكون درجة الحرارة داخل الدائرة أعلى من 80 (176).
عندما يتم فصل أدوات التوصيل ، يُقترح استخدام أغطية الحماية.
من المهم الحد من التلوث في الدائرة لتجنب المساس بوظيفة الصمامات الداخلية.
| حجم الجسم (بوصة) | 1/2 (04) | 3/4 (08) |
| الضغط المقدر (PSI) | 4350 | 4350 |
| التدفق المقدر (GPM) | 12 | 28 |
| نطاق درجة الحرارة (أختام الأمراض المنقولة جنسيا) | -20 ℃ إلى + 120 | |
| مادة الختم القياسية | NBR | |
ربط - افصل كحد أقصى.الضغط المتبقي: 3625 (PSI).
فوائد
يسمح نظام التنفيس الصديق للمستخدم بالاتصال والفصل بسهولة مع الضغط المتبقي.
إنه يستنزف الضغط المتبقي قبل التوصيل والفصل ، مما يسمح بالاتصال بدون ضغط وبدون بذل جهد في حالة السلامة ، من أجل تقليل مخاطر الإصابة.
يسهل تنظيف الوجه المسطح ، مما يساعد على تقليل احتواء التلوث في الدائرة الهيدروليكية.
الحد الأدنى من فقدان السوائل أثناء الاتصال / الانفصال ، مما يقلل من فقد السوائل في البيئة.
الحد الأدنى من إدراج الهواء أثناء التوصيل / الفصل ، مما يعزز الوظيفة الصحيحة للدائرة.
يخلق تصميم صمام التوصيل الداخلي الحاصل على براءة اختراع أدنى انخفاض للضغط ، مما يحافظ على كفاءة الدائرة في النظام
مقاومة جيدة للضغوط النبضية.
تصميم مدمج رفيع ومرن (يسمح باستخدام أحجام مختلفة من أدوات التوصيل).
آمن وبسيط بالنسبة لنا
الميزات والخيارات التقنية
قابلية التبادل: مجهزة بـ ISO 16028
أدوات التوصيل متوفرة بتكوينات مختلفة وأبعاد مختلفة
نوع الوصلات: وجه مسطح
التوصيل الميكانيكي: قفل الكرات
نظام الاتصال: اضغط للتوصيل
نظام الفصل: سحب غلاف الوصلة الأنثوية
الاتصال بالضغط المتبقي: بعد تصريف الضغط بالرافعة
الفصل مع الضغط المتبقي: بعد تصريف الضغط بالرافعة
الأختام: قياسي في NBR (النتريل)
حلقات مكافحة البثق: PTFE
| ISO | PARTNO. | أ | ب | ج | د | ه | F | جي |
| 12.5 | LSQ-HDB-04 | 184 | S44.45 عرافة | S50.8 عرافة | S25.4 عرافة | Φ38 | Φ24.54 | Φ19.75 |
| 19 | LSQ-HDB-06 | 188 | S44.45 عرافة | S50.8 عرافة | S25.4 عرافة | Φ38 | 29.95 |
Φ19.75 |
