تفاصيل المنتج
مكان المنشأ: نينغبو ، الصين (البر الرئيسي)
اسم العلامة التجارية: SONGQIAO
رقم الموديل: LSQ-DL / DLD
شروط الدفع والشحن
الحد الأدنى لكمية: قابل للتفاوض
الأسعار: قابل للتفاوض
تفاصيل التغليف: حزمة التصدير القياسية أو حسب طلبات العملاء.
وقت التسليم: في غضون 30 يومًا أو حسب متطلبات العملاء.
القدرة على العرض: 50000 قطعة / يوم ، وفقًا لقدرة ورشة التجميع
المعيار: |
سلسلة ISO 16028 ، وجه مسطح |
الفسفور الابيض: |
ضغوط العمل تصل إلى 4350 رطل/بوصة مربعة (300 بار) |
المواد: |
فولاذ الكربون |
الحجم: |
3/8' - 1/2' |
خيط: |
BSPP ، BSPT ، NPT ، NPTF ، SAE |
الاتصال: |
قفل الكرات |
المعيار: |
سلسلة ISO 16028 ، وجه مسطح |
الفسفور الابيض: |
ضغوط العمل تصل إلى 4350 رطل/بوصة مربعة (300 بار) |
المواد: |
فولاذ الكربون |
الحجم: |
3/8' - 1/2' |
خيط: |
BSPP ، BSPT ، NPT ، NPTF ، SAE |
الاتصال: |
قفل الكرات |

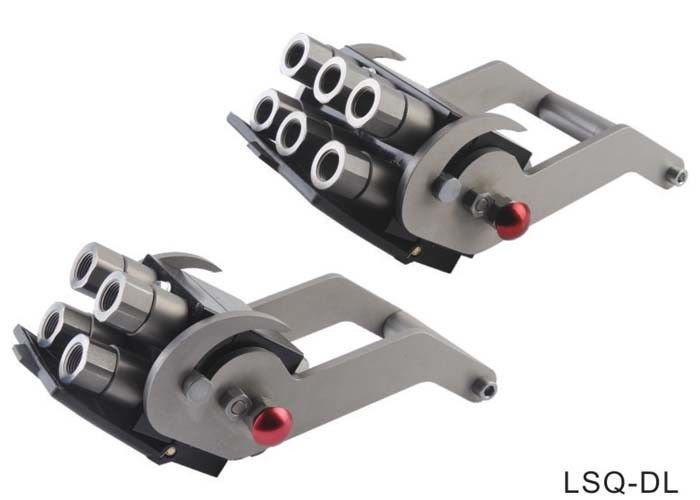

LSQ-DL / DLD ، ISO16028 ، وصلات هيدروليكية من نوع الوصلات المتعددة من الصلب الكربوني ، توصيل تحت الضغط ، بلات نيكل الزنك
ديسكريبتون:
تتميز LSQ-DL / DLD بهيكل مدمج ووصلات متعددة يدوية توفر مجموعة واسعة من الحلول لأي تطبيق يتطلب توصيل وفصل العديد من الأنظمة الهيدروليكية.يمكن توصيل ما يصل إلى 6 خطوط وفصلها في وقت واحد عن طريق حركة آمنة وبسيطة وسريعة تتطلب جهدًا منخفضًا.يمكن أن يكون لجميع الخطوط نفس الحجم أو يمكن أن يكون كل سطر مختلفًا عن الأسطر الأخرى وفقًا للتطبيق.
الميزات والخيارات التقنية
قابلية التبادل: معيار Songqiao الداخلي
التوصيل الميكانيكي: الكاميرات الداخلية ودبابيس القفل
نظام التوصيل: تدوير الرافعة
نظام الفصل: تدوير الرافعة
مواد البناء ومعالجة السطح:
ألواح الجسم في أكسدة سبائك الألومنيوم
الكامات والمسامير من الصلب الكربوني عالي المقاومة مع معالجة حرارية خاصة.
مكونات أخرى من الفولاذ الكربوني بطلاء الزنك أو معالجة الزنك بالنيكل.
كيف تستعمل
للاتصال:
قبل أن يقوم الزوجان بتنظيف سطح التزاوج المسطح من أدوات التوصيل لتجنب إدراج الأوساخ في الدائرة.
أدخل المسامير الإرشادية للوحدة متعددة التوصيلات المتنقلة
في فتحات التوصيل المتعدد الثابت وحرك النصف المتحرك حتى تلامس أوجه أدوات التوصيل (الشكل 1).
العمل على المقبض أدر الرافعة في اتجاه التوصيل المتعدد الثابت (الشكل 2).
استمر في التدوير حتى يقوم قفل الأمان بإشراك نفسه تلقائيًا (الشكل 3).
الآن اقتران تعدد الاقتران وجاهز للعمل.في حالة الاتصال بالضغط المتبقي في الدائرة ، فإن القوة القصوى مطلوبة فقط للثلث الأخير من الاتصال.
لفصل
اضغط على زر الأمان الأحمر ، في نفس الوقت الذي يعمل فيه على المقبض ، أدر الرافعة في اتجاه التوصيل المتعدد المحمول (الشكل 4).
استمر في الدوران حتى التوقف الميكانيكي للرافعات (الشكل 5)
الآن تم فك الاقتران المتعدد ويمكن سحب النصف المتحرك (الشكل 6).
عندما يتم تركيب اقتران متعدد ثابت مقلوبًا ، يجب دعم الاقتران المتعدد المتنقل لتجنب سقوطه والتسبب في تلفه.
في حالة الانفصال عن الضغط المتبقي في الدائرة ، فإن القوة القصوى مطلوبة فقط للثلث الأول من الفصل.
| حجم الجسم (بوصة) | 3/8 | 1/2 |
| الضغط المقدر (PSI) | 4350 | 4350 |
| التدفق المقدر (GPM) | 6 | 12 |
| نطاق درجة الحرارة (أختام الأمراض المنقولة جنسيا) | -20 ℃ إلى + 120 | |
| مادة الختم القياسية | NBR | |
| بحجم | PARTNO. | أ | ب | ج | د | ه | F | جي | ح |
| 6 * 12 (12.5) | LSQ-DL6-04 | 179.5 | 255 | 55 | 30 | 110 | 90.4 | 50 | 30 |
| 4 * 12 (12.5) | LSQ-DL4-04 | 135.3 | 255 | 55 | 30 | 110 | 90.4 | 50 | 30 |
| 2 * 12 (12.5) | LSQ-DL2-04 | 123 | 255 | 55 | 30 | 110 | 90.4 | 47.3 | 30 |
| 6 * 3/8 (10) | LSQ-DL6-03 | 160.5 | 255 | 50 | 25 | 110 | 86.5 | 84.8 | 28 |
| 4 * 3/8 (10) | LSQ-DL4-03 | 123 | 255 | 50 | 25 | 110 | 88.5 | 47.3 | 28 |
| 2 * 3/8 (10) | LSQ-DL2-03 | 123 | 255 | 50 | 25 | 110 | 88.5 | 47.3 | 28 |
| بحجم | PARTNO. | أ | ب | ج | د | ه | F | جي | ح |
| 6 * 12 (12.5) | LSQ-DLD6-04 | 179.5 | 314 | 55 | 30 | 110 | 90.4 | 50 | 30 |
| 4 * 12 (12.5) | LSQ-DLD4-04 | 135.3 | 314 | 55 | 30 | 110 | 90.4 | 50 | 30 |
| 2 * 12 (12.5) | LSQ-DLD2-04 | 123 | 314.5 | 55 | 30 | 110 | 90.4 | 47.3 | 30 |
| 6 * 3/8 (10) | LSQ-DLD6-03 | 160.5 | 314.5 | 50 | 25 | 110 | 86.5 | 84.8 | 28 |
| 4 * 3/8 (10) | LSQ-DLD4-03 | 123 | 314.5 | 50 | 25 | 110 | 88.5 | 47.3 | 28 |
| 2 * 3/8 (10) | LSQ-DLD2-03 | 123 | 314.5 | 50 | 25 | 110 | 88.5 | 47.3 | 28 |
التركيب:
قم بتثبيت اقتران متعدد ثابت على الجهاز باستخدام مسامير التثبيت كما هو موضح في الرسم أدناه.
| بحجم | PARTNO. | تي | HEX1 | إل | LS | ب | ه |
| 6 * 12 (12.5) | LSQ-DL6-04 | G1 / 2 | S32 | 144.5 | 74.9 | 255 | 110 |
| 4 * 12 (12.5) | LSQ-DL4-04 | G1 / 2 | S32 | 100.3 | 74.9 | 255 | 110 |
| 2 * 12 (12.5) | LSQ-DL2-04 | G1 / 2 | S32 | 88 | 74.9 | 255 | 110 |
| 6 * 3/8 (10) | LSQ-DL6-03 | G3 / 8 | ق 24 | 125.5 | 68 | 255 | 110 |
| 4 * 3/8 (10) | LSQ-DL4-03 | G3 / 8 | ق 24 | 88 | 68 | 255 | 110 |
| 2 * 3/8 (10) | LSQ-DL2-03 | G3 / 8 | ق 24 | 88 | 68 | 255 | 110 |
| بحجم | PARTNO. | تي | HEX1 | إل | LS | أنا | ه |
| 6 * 12 (12.5) | LSQ-DLD6-04 | G1 / 2 | S32 | 144.5 | 74.9 | 314.5 | 110 |
| 4 * 12 (12.5) | LSQ-DLD4-04 | G1 / 2 | S32 | 100.3 | 74.9 | 314.5 | 110 |
| 2 * 12 (12.5) | LSQ-DLD2-04 | G1 / 2 | S32 | 88 | 74.9 | 314.5 | 110 |
| 6 * 3/8 (10) | LSQ-DLD6-03 | G3 / 8 | ق 24 | 125.5 | 68 | 314.5 | 110 |
| 4 * 3/8 (10) | LSQ-DLD4-03 | G3 / 8 | ق 24 | 88 | 68 | 314.5 | 110 |
| 2 * 3/8 (10) | LSQ-DLD2-03 | G3 / 8 | ق 24 | 88 | 68 | 314.5 | 110 |
| بحجم | PARTNO. | تي | HEX2 | إل | LP | م | F | د |
| 6 * 12 (12.5) | LSQ-DL6-04 | G1 / 2 | S32 | 144.5 | 95.8 | 83 | 90.4 | 24.54 |
| 4 * 12 (12.5) | LSQ-DL4-04 | G1 / 2 | S32 | 100.3 | 95.8 | 83 | 90.4 | 24.54 |
| 2 * 12 (12.5) | LSQ-DL2-04 | G1 / 2 | S32 | 88 | 95.8 | 83 | 90.4 | 24.54 |
| 6 * 3/8 (10) | LSQ-DL6-03 | G3 / 8 | ق 24 | 125.5 | 78 | 83 | 86.5 | 19.75 |
| 4 * 3/8 (10) | LSQ-DL4-03 | G3 / 8 | ق 24 | 88 | 78 | 83 | 86.5 | 19.75 |
| 2 * 3/8 (10) | LSQ-DL2-03 | G3 / 8 | ق 24 | 88 | 78 | 83 | 86.5 | 19.75 |
| بحجم | PARTNO. | تي | HEX1 | LS | د | أ |
| 12.5 | LSQ-DL-04SF | G1 / 2 | S32 | 74.9 | 30 | 26.6 |
| 10 | LSQ-DL-03SF | G3 / 8 | ق 24 | 68 | 24 | 19.8 |
| بحجم | PARTNO. | تي | HEX1 | LP | د | أ |
| 12.5 | LSQ-DL-04PF | G1 / 2 | S32 | 95.8 | 30 | 26.6 |
| 10 | LSQ-DL-03PF | G3 / 8 | ق 24 | 78 | 24 | 23.2 |
| بحجم | PARTNO. | تي | HEX1 | HEX2 | إل |
| 12.5 | LSQ-DL-04 | G1 / 2 | S32 | S32 | 153 |
| 10 | LSQ-DL-03 | G3 / 8 | ق 24 | ق 24 | 130.5 |
