تفاصيل المنتج
مكان المنشأ: نينغبو ، الصين (البر الرئيسي)
اسم العلامة التجارية: SONGQIAO
رقم الموديل: LSQ-VEP
شروط الدفع والشحن
الحد الأدنى لكمية: قابل للتفاوض
الأسعار: قابل للتفاوض
تفاصيل التغليف: حزمة التصدير القياسية أو حسب طلبات العملاء.
وقت التسليم: في غضون 30 يومًا أو حسب متطلبات العملاء.
القدرة على العرض: 50000 قطعة / يوم ، وفقًا لقدرة ورشة التجميع
معيار: |
سلسلة ISO 16028 ، وجه مسطح |
الفسفور الابيض: |
ضغوط العمل حتى 5000 رطل / بوصة مربعة (345 بار) |
مادة: |
الكربون الصلب |
مقاس: |
1/2 '- 1-1 / 2' |
خيط: |
BSPP ، BSPT ، NPT ، NPTF ، SAE |
اتصال: |
قفل الموضوع |
معيار: |
سلسلة ISO 16028 ، وجه مسطح |
الفسفور الابيض: |
ضغوط العمل حتى 5000 رطل / بوصة مربعة (345 بار) |
مادة: |
الكربون الصلب |
مقاس: |
1/2 '- 1-1 / 2' |
خيط: |
BSPP ، BSPT ، NPT ، NPTF ، SAE |
اتصال: |
قفل الموضوع |

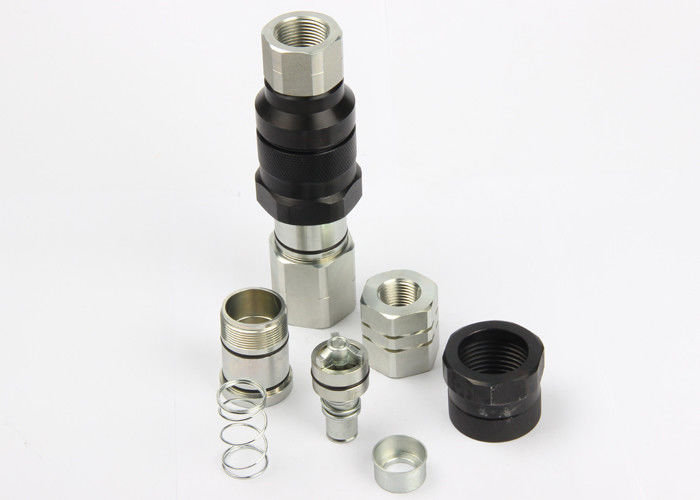

LSQ-VEP ، وجه دافق وخيط مغلق نوع الوصلات الهيدروليكية من الكربون الصلب ، الكروم الثلاثة ومطلية بالنيكل الأسود بالزنك
ديسكريبتون:
التطبيقات
سلسلة LSQ-VEP تستخدم على نطاق واسع في المعدات العامة أدناه:
معدات البناء المحمولة
الأدوات الهيدروليكية
مركبات
سمات:
1 ، تصميم جديد للصمام ، يمكنه مقاومة التلف الناتج عن التدفق العالي وضغط النبضات التي توفر أداءً متقدمًا.
2 ، تصميم الحلمة الخاص للتوصيل تحت الضغط ، يسمح بالاتصال والفصل مع الضغوط العالية المتبقية.
3 ، سلسلة LSQ-VEP تستخدم آلية قفل الأكمام الملولبة ، مع زملائه مع خيوط الذكور المتطابقة على قارنة التوصيل.يجب أن يتم ربط الحافزين يدويًا معًا من الاتصال.
4 ، يوفر العلاج الجديد بالكروم أداءً متقدمًا لمكافحة الصدأ
5 ، LSQ-VEP تستخدم وصلات سلسلة LSQ-VEP صمام تدفق عند التوصيل أو الفصل ، وهذا يعني أنه يمكن فقدان كميات صغيرة فقط من السوائل أثناء الفصل أو تضمين الهواء أثناء إعادة التوصيل.
6 ، تم تصميم هذا الختم المضاد للانفجار BFT لمنع الانفجار أو التلف أثناء ظروف الخدمة القاسية.
7 ، تشكيله من الصلب الصلب بارستوك لقوة التحمل متوافق مع سلسلة STCCHI VEP
|
حجم الجسم (بوصة)
|
1/2 (04)
|
5/8 (06)
|
3/4 (08)
|
1 (10)
|
1-1 / 2 (12)
|
|
|
الضغط المقدر (PSI)
|
7000
|
7000
|
7000
|
6000
|
5000
|
|
|
التدفق المقدر (GPM)
|
12
|
28
|
50
|
88
|
152
|
|
|
نطاق درجة حرارة
|
-20 إلى + 120
|
|||||
|
مادة الختم القياسية NBR
|
||||||
فوائد
• يسهل تنظيف الوجه المسطح ، مما يساعد على تقليل التلوث في الدائرة الهيدروليكية.
• الحد الأدنى من فقدان السوائل أثناء التوصيل / الانفصال ، مما يقلل من فقد السوائل في البيئة.
• الحد الأدنى من إدراج الهواء أثناء التوصيل / الفصل ، مما يعزز الوظيفة الصحيحة للدائرة.
• يؤدي التدفق الداخلي لتصميم الصمام إلى الحد الأدنى من انخفاض الضغط ، مما يحافظ على كفاءة الدائرة في النظام.
• يسمح نظام صمام تحرير الضغط الداخلي بالاتصال السهل بالضغط المتبقي الداخلي المرتفع.
• يسمح التصميم المعياري لمجموعة واسعة من تكوينات المنافذ.
• مقاومة عالية مع ضغوط نبضية.
• آمن وسهل الاستخدام.
|
ISO
|
الجزء لا
|
LS
|
د
|
HEX1
|
HEX2
|
أ
|
تي
|
|
13
|
LSQ-VEP-04SF
|
103.5
|
Φ49
|
ق 36
|
ق 46
|
16.5
|
G1 / 2 NPT1 / 2
|
|
16
|
LSQ-VEP-06SF
|
114
|
Φ53.7
|
ق 41
|
S50
|
20
|
G3 / 4 NPT3 / 4
|
|
19
|
LSQ-VEP-08SF
|
133.5
|
Φ58.8
|
ق 46
|
ق 55
|
21
|
G1 NPT1
|
|
25
|
LSQ-VEP-10SF
|
145.2
|
Φ68.7
|
ق 55
|
ق 65
|
21
|
G1-1 / 4 NPT1-1 / 4
|
|
31.5
|
LSQ-VEP-12SF
|
187.5
|
Φ92
|
ق 65
|
S85
|
21
|
G1-1 / 2 NPT1-1 / 2
|
|
ISO
|
الجزء لا
|
LS
|
ج
|
د
|
ه
|
HEX2
|
أ
|
تي
|
|
13
|
LSQ-VEP-04PF
|
95
|
18.8
|
24.54
|
M40 * 3
|
ق 36
|
16.5
|
G1 / 2 NPT1 / 2
|
|
16
|
LSQ-VEP-06PF
|
98.8
|
19.5
|
27.04
|
M45 * 3
|
ق 36
|
20
|
G3 / 4 NPT3 / 4
|
|
19
|
LSQ-VEP-08PF
|
113.9
|
24
|
29.95
|
M50 * 3
|
ق 46
|
21
|
G1 NPT1
|
|
25
|
LSQ-VEP-10PF
|
123.5
|
24.8
|
36.05
|
M58 * 3
|
ق 55
|
21
|
G1-1 / 4 NPT1-1 / 4
|
|
31.5
|
LSQ-VEP-12PF
|
150
|
31.5
|
57
|
TR80 * 4
|
ق 65
|
21
|
G1-1 / 2 NPT1-1 / 2
|
|
ISO
|
الجزء لا
|
إل
|
د
|
HEX1
|
HEX2
|
HEX3
|
تي
|
|
13
|
LSQ-VEP-04
|
154.5
|
Φ49
|
ق 36
|
ق 46
|
ق 36
|
G1 / 2 NPT1 / 2
|
|
16
|
LSQ-VEP-06
|
164.3
|
Φ53.7
|
ق 41
|
S50
|
ق 36
|
G3 / 4 NPT3 / 4
|
|
19
|
LSQ-VEP-08
|
189.4
|
Φ58.8
|
ق 46
|
ق 55
|
ق 46
|
G1 NPT1
|
|
25
|
LSQ-VEP-10
|
207.2
|
Φ68.7
|
ق 55
|
ق 65
|
ق 55
|
G1-1 / 4 NPT1-1 / 4
|
|
31.5
|
LSQ-VEP-12
|
263.5
|
Φ92
|
ق 65
|
S85
|
ق 65
|
G1-1 / 2 NPT1-1 / 2
|
