تفاصيل المنتج:
شروط الدفع والشحن:
|
| معيار: | متوافق مع سلسلة NITTO HSP cupla ، صمام poppet | الفسفور الابيض: | ضغوط العمل حتى 5000 رطل / بوصة مربعة (345 بار) |
|---|---|---|---|
| مادة: | الكربون الصلب | مقاس: | 1/4 '- 1' |
| خيط: | BSPP ، BSPT ، NPT ، NPTF ، SAE | اتصال: | قفل الكرات |
| تسليط الضوء: | وصلات توصيل هيدروليكية سريعة LSQ-S7,موصلات هيدروليكية سريعة الإصدار 1 بوصة,موصلات هيدروليكية سريعة الإصدار 1/4 بوصة |
||

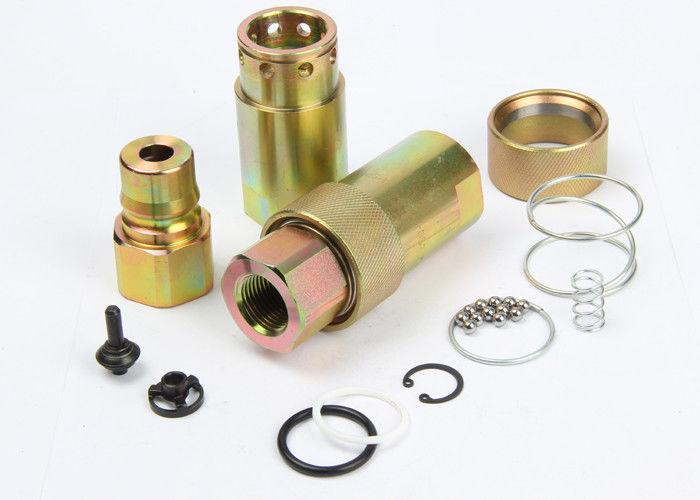

LSQ-S7 Nitto HSP cupla Type ، وصلات هيدروليكية من الكربون الصلب ، كروم ثلاثة
ديسكريبتون:
LSQ-S7 اقتران هيدروليكي سريع من النوع القريب (فولاذي)
التطبيقات: تقدم سلسلة LSQ-S7 إلى الصناعة تصميمًا مجربًا للاستخدام في معدات البناء ، ومعدات الغابات ، والآلات الزراعية ، وأدوات الزيت ، وآلات مطاحن الصلب ، وغيرها من التطبيقات الهيدروليكية الصعبة.
تحديد
| حجم الجسم (بوصة) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| الضغط المقدر (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
| التدفق المقدر (GPM) | 3 | 6 | 12 | 28 | 50 |
| نطاق درجة الحرارة (أختام الأمراض المنقولة جنسيا) | -20 درجة إلى + 100 درجة | ||||
| مادة الختم القياسية | NBR | ||||
ميزة وصلات سلسلة LSQ-S7:
متوافق مع سلسلة المقرنات NITTO HSP.
الأداء: سائل الاختبار: Oil-200SUS ، 1GPM = 3.78L / Min ، 1PSID = 0.0069MPa.
سلسلة LSQ-S7 (1/4 "، 3/8" ، 1/2 "، 3/4" ، 1 ")
قابس كهرباء
| PARTNO. | LS | ￠ د | HEX1 | أ | تي |
| LSQ-S7-02SF | 53.4 | 28.5 | 19 | 12.5 | G1 / 4 NPT1 / 4 |
| LSQ-S7-03SF | 60.4 | 33 | 23 | 14 | G3 / 8 NPT3 / 8 |
| LSQ-S7-04SF | 72 | 43.5 | 35 | 18 | G1 / 2 NPT1 / 2 |
| LSQ-S7-06SF | 72 | 43.5 | 35 | 18 | G3 / 4 NPT3 / 4 |
| LSQ-S7-08SF | 93 | 58.2 | 46 | 22 | G1 NPT1 |
سدادة
| PARTNO. | LP | ج | HEX2 | أ | تي |
| LSQ-S7-02PF | 36 | 17.5 | 19 | 12 | G1 / 4 NPT1 / 4 |
| LSQ-S7-03PF | 38 | 22.5 | 23 | 13 | G3 / 8 NPT3 / 8 |
| LSQ-S7-04PF | 50 | 27.5 | 32 | 16 | G1 / 2 NPT1 / 2 |
| LSQ-S7-06PF | 50 | 27.5 | 32 | 18 | G3 / 4 NPT3 / 4 |
| LSQ-S7-08PF | 61 | 36 | 41 | 22 | G1 NPT1 |
تركيب اقتران
| PARTNO. | إل | ￠ د | HEX1 | HEX2 | تي |
| LSQ-S7-02 | 72.5 | 28.5 | 19 | 19 | G1 / 4 NPT1 / 4 |
| LSQ-S7-03 | 76.5 | 33 | 23 | 23 | G3 / 8 NPT3 / 8 |
| LSQ-S7-04 | 95 | 43.5 | 35 | 32 | G1 / 2 NPT1 / 2 |
| LSQ-S7-06 | 95 | 43.5 | 35 | 32 | G3 / 4 NPT3 / 4 |
| LSQ-S7-08 | 119.2 | 58.2 | 46 | 41 | G1 NPT1 |
