تفاصيل المنتج:
شروط الدفع والشحن:
|
| معيار: | سلسلة ISO 5675 ، صمام كروي | الفسفور الابيض: | ضغوط العمل حتى 5000 رطل / بوصة مربعة (345 بار) |
|---|---|---|---|
| مادة: | الكربون الصلب | مقاس: | 1/4 '- 1' |
| خيط: | BSPP ، BSPT ، NPT ، NPTF ، SAE | اتصال: | قفل الكرات |
| تسليط الضوء: | قارنة التوصيل السريع الهيدروليكية من نوع الصمام الكروي,توصيل سريع للخط الهيدروليكي LSQ-S4,وصلات الفصل الهيدروليكي السريع ISO5675 |
||

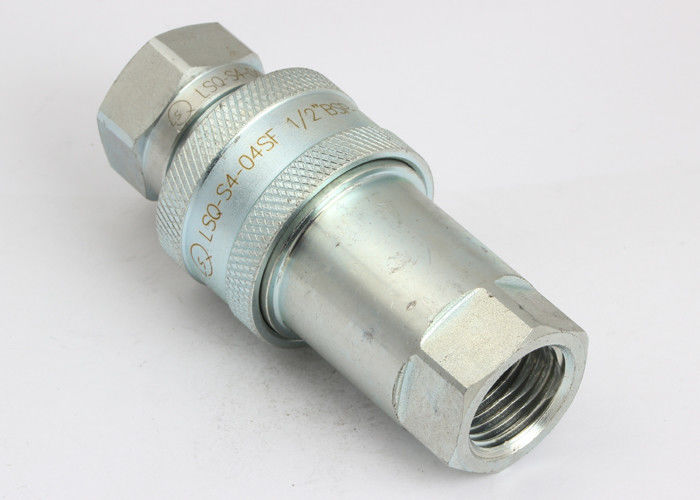

LSQ-S4 ، ISO5675 ، وصلات توصيل هيدروليكية سريعة من نوع الصمام الكروي من الفولاذ الكربوني ، الكروم الثلاثة
ديسكريبتون:
LSQ-S4 الكرة الصمامات نوع اقتران هيدروليكي سريع (الصلب)
التطبيقات: "LSQ-S4" عبارة عن سلسلة وصلات سريعة للصمامات الكروية ، مصنوعة من الفولاذ الكربوني المطلي بالزنك
المعالجة السطحية.استنادًا إلى مقاومة التآكل الجيدة للصمامات الكروية ، تُستخدم أدوات التوصيل "LSQ-S4" بشكل أساسي في التطبيقات الزراعية.الحجم 1/2 سيتبادل ضمن المعيار الدولي ISO 7241-1 "A".
تحديد:
| حجم الجسم (بوصة) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| الضغط المقدر (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
| التدفق المقدر (GPM) | 3 | 6 | 12 | 28 | 50 |
| نطاق درجة الحرارة (أختام الأمراض المنقولة جنسيا) | -20 درجة إلى + 120 درجة | ||||
| مادة الختم القياسية | NBR | ||||
ميزات LSQ-S4:
1. تتوفر صمامات Poppet لمنع التسرب غير المنفصل.
2. الصمامات الكروية متاحة للاعتمادية القوية في التطبيقات الهيدروليكية للخدمة الشاقة ضمن ضغط العمل المقدر.
3. تستخدم كرات صلبة من سبائك الكروم للصمام ، ويتم تحميلها على مقعد الصمام بواسطة الينابيع.
4. يوفر الصمام سدادة من المعدن إلى المعدن بين الكرة والمقعد المصقول.
5. الأجزاء الأساسية مقواة من أجل المتانة.
6. آلية قفل الكرة التي يمكن الاعتماد عليها تحمل نصفي التزاوج معًا.
7. يتم تشكيل المقبس والقابس بدقة من مخزون القضبان الصلبة.
8. تتوافق سلسلة LSQ-S4 مع معيار ISO5675.
9. متوافق مع سلسلة PARKER 4000 وسلسلة FASTER NV / NS.
أداء: سائل الاختبار: Oil-200SUS ، 1GPM = 3.78L / Min ، 1PSID = 0.0069MPa.
سلسلة LSQ-S4 (1/4 "، 3/8" ، 1/2 "، 3/4" ، 1 ")
قابس كهرباء
| ISO | PARTNO. | LS | ￠ د | HEX1 | أ | تي |
| 6.3 | LSQ-S4-02SF | 53.5 | 27.6 | 19 | 12.5 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-S4-03SF | 63 | 34 | 24 | 13 | G3 / 8 NPT3 / 8 |
| 12.5 | LSQ-S4-04SF | 66.3 | 38.6 | 27 | 16 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-S4-06SF | 82.5 | 48.2 | 34 | 19 | G3 / 4 NPT3 / 4 |
| 20 | LSQ-S4-06SF (E) | 83.5 | 47.5 | 35 | 18 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-S4-08SF | 96.5 | 56 | 41 | 21 | G1 NPT1 |
| ملاحظة: LSQ-S4-06SF تبادل أسرع ، LSQ-S4-06SF (E) تبادل باركر | ||||||
سدادة
| ISO | PARTNO. | LP | د | ج | HEX2 | أ | تي |
| 6.3 | LSQ-S4-02PF | 36 | 14.2 | 18.5 | 19 | 12.5 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-S4-03PF | 40 | 19 | 22 | 24 | 13 | G3 / 8 NPT3 / 8 |
| 12.5 | LSQ-S4-04PF | 43.5 | 20.5 | 27 | 27 | 16 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-S4-06PF | 53.5 | 28 | 32 | 34 | 19 | G3 / 4 NPT3 / 4 |
| 20 | LSQ-S4-06PF (E) | 51 | 26.9 | 28.5 | 33.3 | 18 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-S4-08PF | 63 | 31.3 | 38 | 41 | 21 | G1 "NPT1" |
| ملاحظة: LSQ-S4-06SF تبادل أسرع ، LSQ-S4-06SF (E) تبادل باركر | |||||||
تركيب اقتران
| ISO | PARTNO. | إل | ￠ د | HEX1 | HEX2 | تي |
| 6.3 | LSQ-S4-02 | 72.2 | 27.6 | 19 | 19 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-S4-03 | 82.6 | 34 | 24 | 24 | G3 / 8 NPT3 / 8 |
| 12.5 | LSQ-S4-04 | 87.8 | 38.6 | 27 | 27 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-S4-06 | 107.8 | 48.2 | 34 | 34 | G3 / 4 NPT3 / 4 |
| 20 | LSQ-S4-06 (هـ) | 102 | 47.5 | 35 | 33.5 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-S4-08 | 126.8 | 56.2 | 41 | 41 | G1 NPT1 |
| ملاحظة: LSQ-S4-06SF تبادل أسرع ، LSQ-S4-06SF (E) تبادل باركر | ||||||
