المقرنات الهيدروليكية النحاسية السريعة تحت ضغط الخيط الأنثوي NPTF للمياه

الصين Zhejiang Songqiao Pneumatic And Hydraulic CO., LTD. الشهادات
شركة محترفة مع خدمة لطيفة وجودة عالية وسمعة عالية.

—— ساندي

ابن دردش الآن

المقرنات الهيدروليكية النحاسية السريعة تحت ضغط الخيط الأنثوي NPTF للمياه

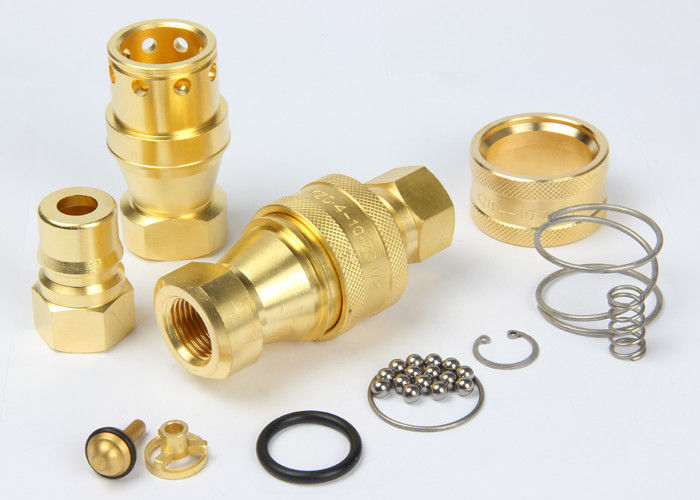

Brass Hydraulic Quick Couplers Under Pressure NPTF Female Thread For Water
Brass Hydraulic Quick Couplers Under Pressure NPTF Female Thread For Water

صورة كبيرة :  المقرنات الهيدروليكية النحاسية السريعة تحت ضغط الخيط الأنثوي NPTF للمياه

تفاصيل المنتج:
مكان المنشأ: نينغبو ، الصين (البر الرئيسي)
اسم العلامة التجارية: SONGQIAO
رقم الموديل: KZD
شروط الدفع والشحن:
الحد الأدنى لكمية: قابل للتفاوض
الأسعار: negotiable
تفاصيل التغليف: حزمة التصدير القياسية أو حسب طلبات العملاء.
وقت التسليم: في غضون 30 يومًا أو حسب متطلبات العملاء.
القدرة على العرض: 50000 قطعة / يوم ، وفقًا لقدرة ورشة التجميع
مفصلة وصف المنتج
Standard: ISO 7241-1 series “B”, poppet valve الفسفور الابيض: ضغوط العمل حتى 1000 رطل / بوصة مربعة (69 بار)
مادة: نحاس مقاس: 1/8 '- 2'
خيط: BSPP ، BSPT ، NPT ، NPTF ، SAE اتصال: قفل الكرات
تسليط الضوء:

المقرنات الهيدروليكية النحاسية السريعة

,

المقرنات الهيدروليكية السريعة ذات الخيط الأنثوي NPTF

,

وصلات التوصيل السريع الهيدروليكية ذات الضغط المتوسط

وصلات توصيل هيدروليكية سريعة KZD ، ISO7241-B في خيط نسائي ، نحاس

ديسكريبتون:



اقتران هوائي وهيدروليكي سريع الضغط عالي الأداء KZD (نحاس)
التطبيقات:

الكيماويات والماء والبخار وبعض الغازات.



تحديد

حجم الجسم (بوصة) 1/8 1/4 3/8 1/2 3/4 1 1 (1/4) 1 (1/2) 2
الضغط المقدر (PSI) 1000 1000 1000 1000 1000 1000 800 800 800
التدفق المقدر (GPM) 1 3 6 12 28 50 75 100 150
نطاق درجة الحرارة (أختام الأمراض المنقولة جنسيا) -20 ℃ إلى + 120
مادة الختم القياسية NBR



ميزة وصلات سلسلة KZD:

1. تتوفر صمامات Poppet لمنع التسرب غير المنفصل.

2. تفتح صمامات Poppet آليًا عند اقترانها بضغط العمل المقدر ، للحفاظ على التدفق سريعًا.

3. آلية قفل الكرة التي يمكن الاعتماد عليها تحمل نصفي التزاوج معًا.

4. يتم تشكيل المقبس والقابس بدقة من مخزون القضبان الصلبة.

5. تتوافق سلسلة KZD مع المعيار ISO7241-B.

6. متوافق مع سلسلة PARKER 60 وسلسلة FASTER HNV وسلسلة AEROQUIP FD45 وسلسلة HANSEN HK.



الأداء: سائل الاختبار: Oil-150SUS.

المقرنات الهيدروليكية النحاسية السريعة تحت ضغط الخيط الأنثوي NPTF للمياه 0



KZD (1/8 "، 1/4" ، 3/8 "، 1/2") KZD (3/4 بوصة ، 1 "، 11/4" ، 11/2 "، 2")

قابس كهرباء

المقرنات الهيدروليكية النحاسية السريعة تحت ضغط الخيط الأنثوي NPTF للمياه 1

ISO PARTNO. LS ¢ د HEX1 أ تي
5 KZD-01SF 48 24 14 8 G1 / 8
6.3 KZD-02SF 58 27 19 12.5 ZG1 / 4
10 KZD-03SF 65 35 22 13 ZG3 / 8
12.5 KZD-04SF 72.5 45 29 14 ZG1 / 2
20 KZD-06SF 88 54 36 17 ZG3 / 4
25 KZD-08SF 102 64.5 41 23 ZG1
31.5 KZD-10SF 115 69 54 27 ZG1-1 / 4
40 KZD-12SF 124 79 60 27 ZG1-1 / 2
50 KZD-16SF 132 102 77 30 ZG2
ملاحظة: يتوافق الحجم من 01 إلى 08 فقط مع معيار ISO 7241-B

سدادةالمقرنات الهيدروليكية النحاسية السريعة تحت ضغط الخيط الأنثوي NPTF للمياه 2

ISO PARTNO. LP د ج HEX2 أ تي
5 KZD-01PF 29 10.8 19 14 8 G1 / 8
6.3 KZD-02PF 36 14.2 22.5 17 12.5 ZG1 / 4
10 KZD-03PF 40 19 25 22 13 ZG3 / 8
12.5 KZD-04PF 44 23.5 28 27 14 ZG1 / 2
20 KZD-06PF 52 31.4 36 36 17 ZG3 / 4
25 KZD-08PF 62 37.8 40 41 23 ZG1
31.5 KZD-10PF 70 45 45 52 27 ZG1-1 / 4
40 KZD-12PF 75 50 49 60 27 ZG1-1 / 2
50 KZD-16PF 80 70 52 77 30 ZG2
ملاحظة: يتوافق الحجم من 01 إلى 08 فقط مع معيار ISO 7241-B

يقترنالمقرنات الهيدروليكية النحاسية السريعة تحت ضغط الخيط الأنثوي NPTF للمياه 3

ISO PARTNO. إل ¢ د HEX1 HEX2 تي
5 KZD-01 58.5 24 14 14 G1 / 8
6.3 KZD-02 72.5 28 19 17 ZG1 / 4
10 KZD-03 80.5 35 22 22 ZG3 / 8
12.5 KZD-04 89 45 29 27 ZG1 / 2
20 KZD-06 105 54 36 36 ZG3 / 4
25 KZD-08 124.5 64.5 41 41 ZG1
31.5 KZD-10 140.5 69 54 52 ZG1-1 / 4
40 KZD-12 150.5 79 60 60 ZG1-1 / 2
50 KZD-16 160.5 102 77 77 ZG2
ملاحظة: يتوافق الحجم من 01 إلى 08 فقط مع معيار ISO 7241-B
